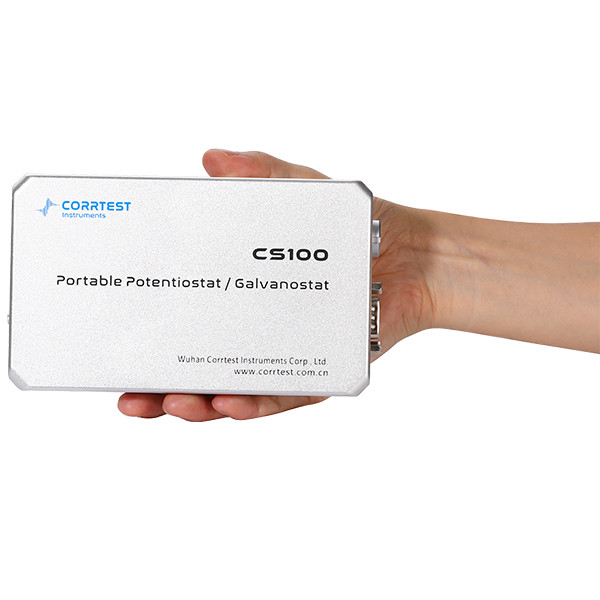

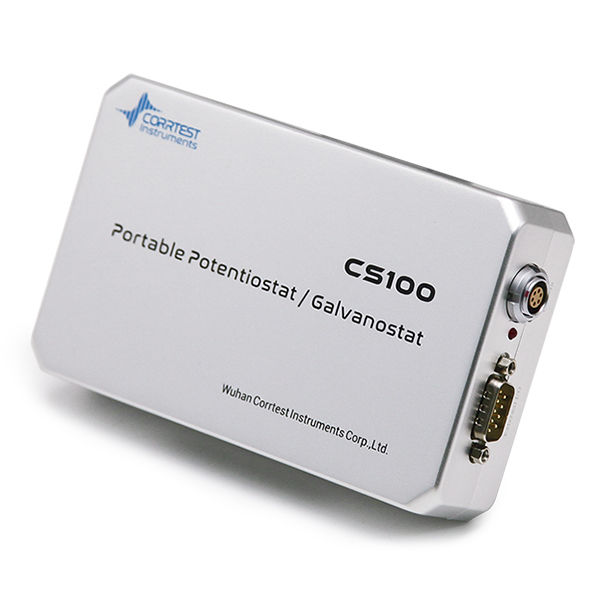

المحمول Potentiostat Galvanostat المحمول CS100ME مع EIS

مؤشر القوة المحمول CS100ME يدعم الطرق الكهروكيميائية الكاملة ، بما في ذلك منحنى الاستقطاب القوي / القياس القوي ، تحليل التنقيط الدوري ، المعوقة ((EIS) ،و قياس التيار الكالفاني. وما إلى ذلك. لديها بطارية ليثيوم أيون قابلة للتشغيل والاتصال بالبلوتوث. يدعم الجهاز برمجيات الكمبيوتر المحمول / الكمبيوتر أو التطبيق المحمول.يمكن استخدامه للاختبارات الكهروكيميائية في الميدان أو بيئة خاصة غير الكهرباءيمكن أن يكون CS100ME أداة محمولة مريحة للباحثين في مجال الطاقة والمواد وحماية البيئة والمستشعرات الحيوية والأغذية والأدوية وحماية التآكل الخ.

نطاق التحكم في الجهد هو ±10V ، والجهد المتوافق هو ±10V ، والحد الأقصى للانتاج الحالي هو ± 100mA ، والحد الأدنى لقرار التيار يمكن أن يصل إلى 1pA. نطاق تردد EIS هو 10μHz ~ 1MHz.

بفضل حجمها الصغير مع وظائف الكهروكيميائية الشاملة،تستخدم عادة ل:

- مواد البطارية ‬ اختبار الأداء في صندوق قفازات

- الحد الأدنى للغاية للكشف عن أيونات المعادن الثقيلة في اختبار جودة المياه في مجال حماية البيئة

- الكشف عن التيار المنخفض في جهاز الاستشعار الحيوي بفضل دقة التيار العالية

- اكتشاف المكونات الفعالة في صناعة الأغذية والدواء

- قياسات تآكل الجسور الخارجية وتآكل التربة

ملاحظة: الحد الأقصى للتيار خلال التجربة لا يتجاوز ± 45mA ، ثم يمكن استخدام الجهاز المحمول. إذا تجاوز ± 45mA ، فيجب النظر في جهاز طاقة بحجم عادي مع الحد الأقصى للتيار ± 2A.

الخصائص

- صغير وخفيف، محمولة في اليد ومريحة

- سهلة التثبيت والاستخدام

- دقة عالية، وضوح التيار يمكن أن يصل إلى 1pA، ودقة القياس هي 0.1٪ من النطاق.

-خلال الاختبار في الهواء الطلق، يمكن استخدام منفذ USB للكمبيوتر المحمول لكل من الشحن والتواصل

- تتبنى الدائرة تصميماً عائماً، ويمكن قياس المعلمات الكهروكيميائية للنظام الأرضي دون محول عزل.

مواصفات الجهاز المحمول

الحجم / الوزن: 15 × 9 × 3 (سم) ، 500 غرام

الاتصال: USB / بلوتوث

مصدر الطاقة: USB / بطارية ليثيوم أيون مدمجة 10AH@3.7V

نظام الدعم 2، 3 أو 4 أقطاب كهربائية

الحد الأقصى للتيار: ±100mA

نطاق التحكم في الإمكانات: ± 10 فولت

نطاق تردد EIS:10μHz ~ 1MHz

الجهد المتوافق: ± 10 فولت

نطاق التيار: 200pA ~ 200mA ، 10 نطاقات

نطاق الإمكانيات: ± 200mV ± 2V، ± 5V، ± 10V

دقة محتملة: 0.1% × كامل النطاق

الحد الأدنى للدقة المحتملة: 1mV

دقة الحالية: 0.1% × كامل النطاق

الحد الأدنى لقرار التيار: 1pA

عائق مدخل كهرباء المرجعية: 10¹³-حسناً

نطاق التيار المتردد: 0 ~ ± 2.5 فولت

عرض النطاق الترددي للإشارة: 1MHz

الحد الأقصى لمعدل الاستحواذ: 150،000 نقطة بيانات / ثانية

معدل مسح CV و LSV: 0.001mV ~ 10V / s

التقنيات الكهروكيميائية- الجهاز القوي المحمول CS100ME

الاستقطاب المستقر

• إمكانية الدوائر المفتوحة (OCP)
• إمكانية الوضع (منحنى I-T)
• غالفانوستاتيك
• الديناميكية المحتملة (مخطط تابيل)
• غالفانوديناميكية (DGP)

الاستقطاب العابر

• العديد من الخطوات المحتملة
• خطوات التيار المتعدد
• خطوة السلالم المحتملة (VSTEP)
• الدرج الكالفاني (ISTEP)

أسلوب كرونو

• تقييم الطاقة الزمنية (CP)
• معدل الحرارة (CA)
• الكرونوكولومتر (CC)

تقييم الفولت

• تقييم الفولتاميتري الخطي (LSV)
• تقييم الفولتيمترية الدورية (CV)
• تقييم التيار الكهربائي للسلالم (SCV) #
• تقييم التيار الكهربائي للموجات المربعة (SWV) #
• تقييم فولتاميترية النبضات التفاضلية (DPV) #
• تقييم التيار العادي للنبض (NPV) #
• تقييم فولتاميترية النبض الطبيعي التفاضلي (DNPV) #
• تقييم التيار الكهربائي المتردد (ACV)
• 2^وتقييم التيار الكهربائي المتردد (SHACV)
• تحويل فورييه AC Voltammetry (FTACV)

# هناك تقييم فولتاميترية متوافق

الطيف الكهروكيميائي للمقاومةsنسخة (EIS)

• EIS المحتملة (Nyquist ، Bode)
• الـ EIS الـ غـالـفـانوسـاتيك
• إشارات إلكترونية إحتياطية (تردد اختياري)
• EIS Galvanostatic ((تردد اختياري)
• (موت-شوتكي)
• EIS الإحتياطي مقابل الوقت (تردد واحد)
• EIS الغلفانوساتيكية مقابل الوقت (تردد واحد)

قياسات التآكل

• الديناميكية المحتملة (مخطط تابيل)
• منحنى الاستقطاب الدوري (CPP)
• منحنى الاستقطاب الخطي (LPR)
• إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)
• الضوضاء الكهروكيميائية
• مقياس المقاومة الصفرية (ZRA)

اختبار البطارية

• شحن وتفريغ البطارية
• شحن وتفريغ غالفانوستاتيكي (GCD)
• شحن وتفريغ إحتياطي (PCD)
• تقنية التصفية المتقطعة الاحتياطية ((PITT)
• تقنية التصفية المتقطعة الغلافية (GITT)
