CS2020B 20A محفز التيار الكهربائي التيار العالي القدرة الكبيرة

20A محفز التيار التيار العالي قوية قوية قوية

CS2020B محفز التيار

يمكن أن يحقق الجهاز الجهازي القناة الواحدة (CS350M / CS310M / CS300M وما إلى ذلك) أقصى ± 2A / 10V عندما يتم استخدامه لوحده.هذه القيمة هي ± 1A / 10V لكل قناة من محركات القوة الثنائية (CS2350M / CS2150M) ومحركات القوة المتعددة القنوات (CS310X).

يمكن توصيل مكبر التيار CS2020B بجهاز إمكانات واحد أو مزدوج أو متعدد القنوات لزيادة التيار (حتى 20A).يرجى ملاحظة أن مجموعة واحدة CS2020B يمكن تعزيز قناة واحدة فقط من potentiostat ثنائي / متعددة القنوات.

عندما لا يتم توصيل المعزز ، يمكن استخدام potentiostat وحده.

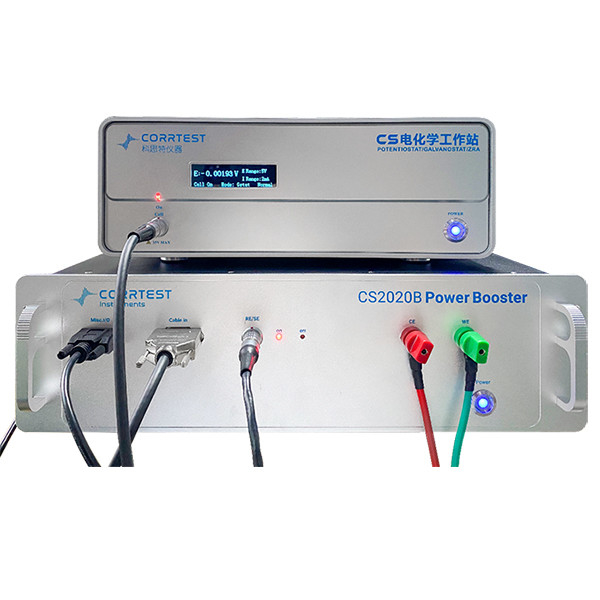

CS2020B محفز التيار + قناة قوية واحدة (مثل CS350M)

CS2020B محفز التيار + مستوى الجهد متعدد القنوات ((المطابقة باللون الأحمر)

الشكل 1: المنحنى للتجربة الغالوانوستاتيكية - التيار الثابت الخروج حتى 20A

الشكل 2: توصيل CS2020B مع بطارية النواة الأنودية والكاثودية

الشكل 3: نتائج EIS من قلب بطارية CATL-LAE895

المواصفات الرئيسية (عند مزيج من CS2020B + potentiostat)

نطاق الإمكانيات: ± 10 فولت

نطاق التيار: ± 20A

نطاق التيار: 20منطاق ثابت

الجهد المتوافق: ± 13 فولت (عندما الخروج ± 20حد من التيار الحالي، أقصى إخراج ± 10 فولت @ 20A)

نطاق تردد EIS: =50KHz

الاتصال: RS485

تقنيات (عندما يكون الجمع بين CS2020B + potentiostat)

الاستقطاب المستقر

• إمكانية الدوائر المفتوحة (OCP)

• إمكانية الوقاية (منحنى I-T)

• غالفانوستاتيك

• الديناميكية المحتملة (مخطط تابيل)

• غالفانوديناميك (DGP)

الاستقطاب العابر

• خطوات متعددة

• خطوات التيار المتعدد

• خطوة السلالم المحتملة (VSTEP)

• الدرج الغالفاني (ISTEP)

أسلوب كرونو

• قياس الكرونوبوتسيومتر (CP)

• الحد الأقصى للوقت (CA)

• قياس التوقيت (CC)

تقييم الفولت

• تقييم الفولتاميتري الخطي (LSV)

• تقييم الفولتمتر الدوري (CV)

الطيف الكهروكيماوي للانقطاع (EIS)

• EIS مقابل تردد (IMP)

• EIS مقابل الوقت (IMPT)

• EIS مقابل الإمكانات (IMPE) ((Mott-Schottky)

اختبار البطارية

• شحن وتفريغ البطارية

• الشحنات والفراغات الغلافية (GCD)

• شحن وتفريغ إحتياطي (PCD)

• تقنية التصفية المتقطعة الاحتياطية (PITT)

• تقنية التصفية المتقطعة الغلافية (GITT)

قياسات التآكل

• منحنى الاستقطاب الدوري (CPP)

• منحنى الاستقطاب الخطي (LPR)

• إعادة التنشيط الكهروكيماوي الكهربائي (EPR)

• الضوضاء الكهروكيميائية

• مقياس المقاومة الصفرية (ZRA)

الإمدادات القياسية للطاقة الإضافية CS2020B:

-CS2020B أداة تعزيز التيار * 1 مجموعة

- كابل طاقة * 1 قطعة

- كابل اتصال منفذ DB9 سلسلة * 2 أجهزة (1 لاستبدال في المستقبل في حالة أنها مكسورة)

- كابل اتصال DB15*2 قطعة (1 للاستبدال)

- كابلات العينات المحتملة*2 قطعة (1 للاستبدال)

- CS2020B كابل الكهرباء المتخصصة (كابل الكهرباء التمساح*2 وكابل الكهرباء النحاس*2، 1 قطعة لكل منهما لاستبدال)

- خلية وهمية عالية الطاقة * 1
