تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS310X
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
Number of channels with boards: |
8 |
Channel insulation resistance: |
>100MΩ |
Communication: |
Ethernet |
Lower-pass filter: |
covering 8-decade |
Potential control range: |
±10V each channel |
Constant current control range: |
±1A each channel |
Potential accuracy: |
0.1%×full range±1mV |
Current accuracy: |
0.1%×full range |
Name: |
Potentiostat Galvanostat |
Number of channels with boards: |
8 |
Channel insulation resistance: |
>100MΩ |
Communication: |
Ethernet |
Lower-pass filter: |
covering 8-decade |
Potential control range: |
±10V each channel |
Constant current control range: |
±1A each channel |
Potential accuracy: |
0.1%×full range±1mV |
Current accuracy: |
0.1%×full range |
Name: |
Potentiostat Galvanostat |

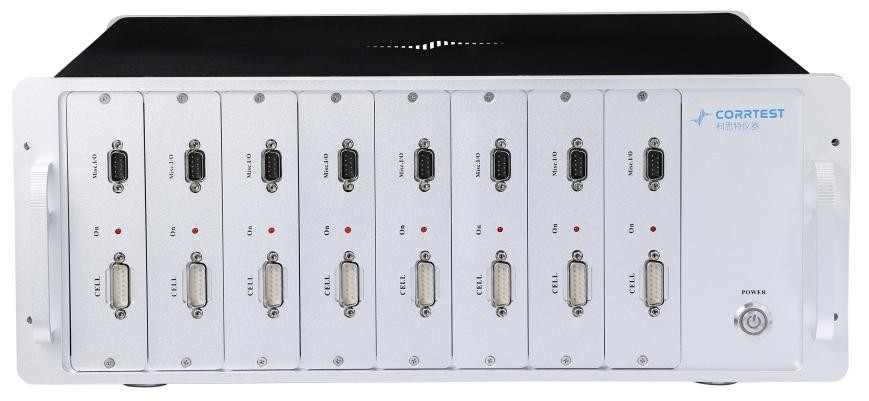

اختبار البطارية متعدد القنوات potentiostat 8 قنوات potentiostat CS310Xهو أداة متعددة الاستخدامات تقدم 8 فتحات. هو potentiostat 8 قنوات عندما يتم احتلال جميع الفتحات مع لوحات potentiostat. وهو يساوي 8 مجموعات potentiostat / galvanostat المستقلة،وهي متكاملة في هيكل واحدإمكانيات متعددة القنوات 8 قناة إمكانيات CS310X يمكن تحقيق قياس متزامن في كل قناة لأن كل إمكانات متكاملة / galvanostat مستقلة.اختبار البطارية متعدد القنوات potentiostat 8 قناة potentiostat CS310X يجلب الراحة لأولئك الذين لديهم العديد من العينات، وهو جهاز مثالي لدراسات مواد الطاقة، اختبار البطارية. في كل قناة من الجهاز متعدد القنوات،هناك جميع التقنيات النموذجية المستخدمة في اختبار البطارية مثل تقييم التردد الدوري (CV)، شحن وتفريغ غالفونوستاتيكي (GCD) ، تقنية تثبيت المتقطع البوتنيستاتيكي (PITT) ، تقنية تثبيت متقطع غالفونوستاتيكي (GITT) الخ.لكل قناة نطاق التحكم المحتمل هو ± 10 فولتنطاق التحكم بالتيار ± 1A.
ويتم تجهيز وحدة EIS (10μHz ~ 1MHz) في قناة واحدة أو جميع القنوات الثمانية.الهيكل العائم الكامل وتصميم العزل الكهربائي يضمن أن كل قناة مستقلة تمامًا ، مما يضمن بيانات دقيقة وقياسات متزامنة فعالة.
الإمدادات القياسيةمن Bاختبار الشرايين الوسيط متعدد القنوات الوسيط الثماني CS310X
8 قنوات إمكانات المضيف -1 مجموعة،
برنامج استوديو CS*1،
كابل الكترود * 16 قطعة
خلية وهمية * 8 أجهزة،
كابل طاقة * 1 قطعة،
كابل إيثيرنت * 1 قطعة ، يدوي
اختبار البطارية متعدد القنوات potentiostat 8 قناة potentiostat CS310X يمكن استخدامها للتطبيقات التالية:
● دراسة مواد الطاقة (بطارية الليثيوم أيون، خلايا الطاقة الشمسية، خلايا الوقود، مكثفات فائقة) ، المواد الوظيفية المتقدمة
بالإضافة إلى مجال الطاقة والبطارية، يمكنك أيضا استخدامه للتطبيقات الأخرى ويمكنك اختبار عينة متعددة في نفس الوقت في كل قناة، مما يوفر وقتك.
● التحفيز الكهربائي (HER، OER، ORR، CO2RR، NRR)
● دراسة مقاومة التآكل وتقييم مقاومة التآكل للمعادن؛ تقييم سريع لمثبطات التآكل، والطلاء، وكفاءة الحماية الكاثودية
● التوليف الكهربائي، التصفيف الكهربائي/تعيين الكهرباء، أكسدة الأندود، التحليل الكهربائي
مزايا اختبار البطارية متعدد القنوات 8 القنوات CS310X
التيار/الجهد العالي: نطاق الإمكانات المطبقة ±10 فولت، التيار ±1 أ. يمكنه تلبية احتياجات معظم الدراسات. تقنيات شاملة: تم تجهيز EIS المدمجة (10μHz ~ 1MHz) في قناة واحدة أو جميع القنوات 8.يدعم تخصيص عدد وحدات EISهناك تقنيات شاملة في كل قناة.
التكلفة المنخفضة: سعر اختبار البطارية متعدد القنوات potentiostat 8 قناة potentiostat CS310X يشمل مضيف الأداة ، والبرمجيات (تحكم التجربة ومعالجة البيانات) ، والكابلات اللازمة ، والخلية المزيفة.لا رسوم أخرىمتوسط التكلفة لكل قناة أقل بكثير من محطة القناة الواحدة.
الضمان: 5 سنوات من الضمان. نحن المصنعون، ومهندسوننا سوف يوفرون الدعم التقني في أي وقت تحتاج إليه. كل الدعم التقني بما في ذلك الإصلاح مجاني.يمكن توفير الملحقات الكهروكيميائية بتكلفة منخفضة جداموثوقية وجودة: نحن في السوق لمدة 20 عاما، والآن هو العلامة التجارية رقم 1 من منتج potentiostat في الصين
مواصفات اختبار البطارية متعدد القنوات potentiostat 8 قنوات potentiostat CS310X
| المواصفات | |
| عدد القنوات مع لوحات: 8 | مقاومة عزل القناة: > 100MΩ |
| الاتصالات: إيثيرنت | مرشح المنعطف السفلي: يغطي 8 عقود |
| نطاق التحكم في الإمكانيات: ± 10 فولت لكل قناة | نطاق التحكم بالتيار الثابت: ± 1A لكل قناة |
| دقة الإمكانات: 0.1% × كامل النطاق ± 1mV | دقة التيار: 0.1% × كامل النطاق |
| القرار المحتمل: 10μV ((> 100Hz) ، 3μV ((< 10Hz) | الدقة الحالية: 1pA |
| وقت الارتفاع المحتمل: < 1μs ((< 10mA) ، < 10μs ((< 2A) | نطاق التيار: 2nA ~ 1A ، 10 نطاقات |
| عائق مدخل كهرباء المرجعية: 1012-حسناً | الحد الأقصى للطاقة الكهربائية: 1A |
| الجهد المتوافق: ± 21 فولت | زيادة التيار الحالي أثناء المسح: 1mA @ 1A / ms |
| معدل مسح CV و LSV: 0.001mV ~ 10000V / s | زيادة محتملة أثناء الفحص: 0.076mV@1V/ms |
| عرض نبضات CA و CC: 0.0001 ~ 65000s | عرض النبضات DPV و NPV: 0.0001 ~ 1000s |
| تردد SWV:0.001~100 كيلو هرتز | الحد الأدنى لزيادة إمكانات CV: 0.075mV |
| جمع البيانات AD: 16 بت @ 1MHz ، 20 بت @ 1kHz | تردد IMP: 10μHz ~ 1MHz |
| دقة DA: 16 بت، وقت الإعداد: 1μs | نطاق التيار والقدرة: تلقائي |
| متطلبات نظام التشغيل: ويندوز 10 / 11 | الوزن: 12.5 كجم الأبعاد: 40*40*14 سم |
| الطيف الكهروكيماوي للمقاومة (EIS) | |
| مولد الإشارة | |
| نطاق التردد: 10μHz ~ 1MHz | نطاق إشارة التيار المتردد: 1mV ~ 2500mV |
| دقة التردد: 0.005% | دقة الإشارة: 0.1mV RMS |
| عائق خروج DDS: 50Ω | تعصب التيار المتردد: -10 فولت ~ +10 فولت |
| تشويه الموجة: < 1% | شكل الموجة: موجة الصين ، موجة مثلثية ، موجة مربعة |
| وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص | |
| تحليل الإشارة | |
| وقت التكامل الأقصى:106دورات أو 105s | تأخير القياس:0 ¢105S |
| الحد الأدنى للوقت المتكامل:10ms أو أطول وقت للدورة | |
| تعويض تعويض التيار المباشر | |
| نطاق تعويض إمكانات: -10V ~ + 10V | نطاق تعويض التيار: -1A ~ + 1A |
| تعديل عرض النطاق الترددي: تلقائي و يدوي، نطاق تردد 8 عقود | |
تقنيات - اختبار البطارية متعدد القنوات 8 القنوات CS310X
الاستقطاب المستقر
الاستقطاب العابر
أسلوب كرونو
تقييم الفولت
الطيف الكهروكيميائي للمقاومةsنسخة (EIS)
· EIS المحتملة (Nyquist ، Bode)
· EIS الغلفانوساتيكية
· EIS الإحتياطي (تردد اختياري)
· EIS Galvanostatic ((تردد اختياري)
· موت شوتكي
· EIS الإحتياطي مقابل الوقت (تردد واحد)
· EIS الغلفانوستاتيك مقابل الوقت (تردد واحد)
بطاريةالاختبار
قياسات التآكل
آمبرومتر
# هناك تقنية تجريد مماثلة #
قياسات متزامنة
يمكنك تشغيل نفس التجربة لكل قناة في نفس الوقت.
كل تجربة مرة واحدة وتشغيل كل مستقلة. انها مفيدة بشكل خاص عندما يكون لديك العديد من العينات لاختبار واحد.
يمكنك أيضا اختيار تقنيات مختلفة في كل قناة.
كما هو مبين في الصورة اليمنى، يتم اختبار EIS، الشحن والفراغ الغلافي، والقياس الدوري للفولت، واختبار منحنى الاستقطاب.
المزايا التقنية
بالنسبة لمتعدد القنوات potentiostat 8 قنوات potentiostat CS310X، وهذا يساوي أن لديك 8 مجموعات من القنوات potentiostat واحدة. كل قناة potentiostat مستقلة تماما. لكل قناة،لديها الخصائص التالية:
1العائق (EIS)
الجهاز متعدد القنوات 8 قنوات الجهاز CS310X يطبق خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل.مناسبة لقياسات EIS لنظام العائق العالي (> 109Ω، مثل الطلاء، والخرسانة، الخ).
EIS من سبيكة AA6063 Al في Ce3+تحتوي على محلول NaCl بنسبة 3٪ منحنى الاستقطاب للسبائك غير المتحركة القائمة على Ti والصلب المقاوم للصدأ في محلول NaCl بنسبة 3٪
2منحنى الاستقطاب
يمكن الحصول على مخطط من طابيل. The user can set the anodic reversal current (passivation film breakdown current) of the cyclic polarization curve to obtain material’s pitting potential and protection potential and evaluate the its susceptibility to intergranular corrosionيستخدم البرنامج التركيب غير الخطي لتحليل منحنى الاستقطاب، ويمكن أن يجعل تقييم سريع من القدرة المواد مضادة للتآكل والمثبطين.
3. فولتاميتري
في كل قناة من قناة متعددة القنوات CS310X القناة الثمانية CS310X ، يحتوي على تقييم التيار الكهربائي الخطي (LSV) ، والتقييم الكهربائي الدوري (CV) ، SCV ، SWV ، DPV ، NPV ، ACV ، Stripping voltammetry الخ.إنه يدمج حساب منطقة الذروة، تحليل ذروة التيار والمنحنى القياسي.
LSV: مادة الكربون الميزوبورية في 0.1M KOH CV من PPy supercapacitor في 0.5 mol/L H2إذاً4
4قياس عائم كامل
في كل قناة من قناة متعددة potentiostat 8 قناة potentiostat CS310X وضع العائمة الكاملة تستخدم للقياسات الكهروكيميائية في المستودع الذاتي،مراقبة التآكل عبر الإنترنت للمكونات المعدنية تحت الأرض (القطب المسلح في الخرسانة)، الخ)
5مجموعة تطوير البرمجيات (SDK)
نحن قادرون على توفير وظائف API وأمثلة التطوير، مما يسهل بعض متطلبات المستخدمين للتطوير الثانوي والقياسات المحددة ذاتيا. يمكننا توفير ملف.dll.
6تخزين البيانات في الوقت الحقيقي
يمكن حفظ البيانات تلقائيًا حتى في حالة إيقاف الطاقة المفاجئ.
7خيار التيار الأعلى
يمكن توصيل الجهاز القوي متعدد القنوات 8 قنوات CS310X مع مكبر التيار لزيادة الناتج الحالي إلى 20A / 40A.
ميزات البرنامج
تقييم التردد الدوري:يوفر برنامج CS Studio للمستخدمين تسوية متنوعةالتفاضل/التكاملمجموعة، والتي يمكن أن تكمل حساب ارتفاع الذروة، منطقة الذروة وإمكانات الذروة من منحنيات CV. خلال تحليل البيانات، وهناك وظيفة لتحديد الدورة الدقيقة (((s) لعرض.يمكنك اختيار رؤية دورة أو بعض الدورات كما تريديمكنك أيضا تصدير البيانات أو الرسم البياني المتجه من دورة دقيقة أو عدة دورات.
اختبار البطارية وتحليلها:
كفاءة الشحن والتفريغ والقدرة والقدرة المحددة وطاقة الشحن والتفريغ.
تحليل EIS:(بود) ، (نيكويست) ، (موت شوتكي)
أثناء تحليل بيانات EIS ، هناك وظيفة تثبيت مدمجة لرسم الدائرة المكافئة المخصصة.
اختبار الجمع:البرمجيات تدعم اختبار الجمع بين مختلف التجارب لتحقيق اختبار مرن وغير مراقب. يمكنك تعيين المعلمات لكل تجربة مقدما، وتعيين الفترات،وقت الانتظار الخ بين كل تجربة.
اختبار الجمع: اختبارات المكثفات الزائفة
