تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS2350M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
الاسم: |
2 قناة الجهد المتردد |
نطاق التحكم المحتمل: القناة الأساسية: |
± 10 فولت |
القناة الثانية: |
± 10 فولت |
نطاق التحكم الحالي: |
±1A في كل قناة |
دقة التحكم المحتملة: |
0.1%×النطاق الكامل±1mV |
دقة التحكم الحالية: |
0.1%×النطاق الكامل |
الحل المحتمل: |
10μV (>100Hz)، 3μV (<10Hz) |
حساسية التيار: |
1Pa |
وقت الشروق: |
<1μS (<10mA)، <10μS (<2A) |
الاسم: |
2 قناة الجهد المتردد |
نطاق التحكم المحتمل: القناة الأساسية: |
± 10 فولت |
القناة الثانية: |
± 10 فولت |
نطاق التحكم الحالي: |
±1A في كل قناة |
دقة التحكم المحتملة: |
0.1%×النطاق الكامل±1mV |
دقة التحكم الحالية: |
0.1%×النطاق الكامل |
الحل المحتمل: |
10μV (>100Hz)، 3μV (<10Hz) |
حساسية التيار: |
1Pa |
وقت الشروق: |
<1μS (<10mA)، <10μS (<2A) |
RRDE قناة إمكانية 2 CS2350Mدواء ثنائي القوةمع EIS في كلتا القنواتلديه مجموعتين من potentiostat / galvanostat المستقلين المدمجين. لذلك يساوي أن لديك مجموعتين من potentiostat في جهاز واحد.وحدة عائمة كاملة وتصميم العزل الكهربائي ضمان كل قناة مستقلة تماما، مما يضمن بيانات دقيقة.CS2350Mمستوى الحساسية الثنائيةكل قناة توفر تقنيات الكهروكيميائية الكاملة بما في ذلك EIS. يمكن للقناتين إكمال تجربة نظام إلكترودين يعملان مثل RRDE واختبار انتشار الهيدروجين.أفضل من العديد من الـ bipotentiostat الأخرى في السوق، يمكن إجراء التجربة في وقت واحد في كل قناة.RRDE قناة إمكانية 2 CS2350Mدواء ثنائي القوةمع EIS في كلتا القنواتهو الجهاز الحقيقي للقناة المزدوجة. إنه يستخدم اتصال إيثيرنت. يتم تضمين وحدة EIS في كلتا القنوات.

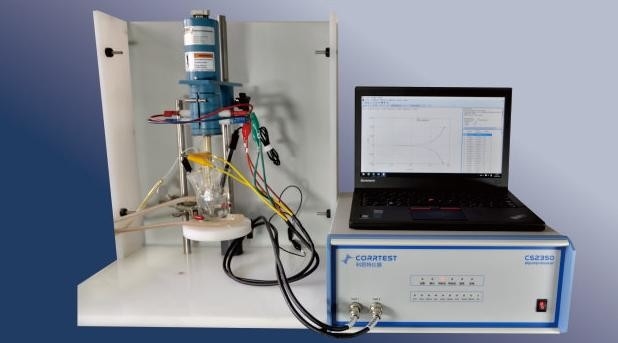

صورة RRDE 2-قناة potentiostat CS2350M bipotentiostat مع EIS في كلا القنوات
الجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mالجهاز يحتوي على 2 مجموعات من الجهاز القائم على قناة واحدة يمكنه فعل كل ما يمكن لجهاز القائم على قناة واحدة فعله
(1) التحليل الكهربائي، تحديد الكهرباء (الكهرباء) ، الأكسدة النيودية، التحليل الكهربائي
(2) التحفيز الكهربائي مثل تفاعل تخفيض الأكسجين (ORR) ، OER ، HER ، تخفيض CO2.
(3) بطارية الليثيوم أيون، الخلية الشمسية، خلية الوقود، مكثف فائق، مواد وظيفة متقدمة، جهاز استشعار، الخ
(4) سلوك التآكل للمعادن، وتقييم مضاد للتآكل
(5) تقييم سريع للمثبط، ومثبت جودة المياه، والطلاء، وكفاءة الحماية الكاثودية.
تطبيقات نموذجيةالجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mدواء ثنائي القوة:
الكترود الدائر بالخاتم (RRDE)
دراسة تفاعل الأكسدة والحد (ORR): أثناء قياس منحنى الاستقطاب للكهرباء القرصية في القناة الرئيسية ، تطبيق إمكانات الاستقطاب الثابتة على الكهرباء الحلقة ،وبالتالي الكشف عن المنتجات الوسيطة على الكهرباء القرصأصبح اختبار RRDE الطريقة النموذجية لدراسة ORR.الجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mدواء ثنائي القوةمع EIS في كلتا القنواتيمكن توصيلها بأي معدات RRDE.
عند إجراء اختبار RRDE ، إذا تم استخدام bipotentiostat ، يمكن إجراء الاختبار مباشرة بواسطة تقنية RRDE. إذا تم استخدام مجموعتين من potentiostat قناة واحدة ،بدلاً من مجموعة من الجهاز القوي المكون من قنوات 2 CS2350M bipotentiostat، يجب أن تختار وضع "طوفان" لكلا المجموعتين من قناة واحدة من الجهاز لتجنب التداخل بين الجهاز.
فااختبار الكفاءة الراديكية
في التحليل الكهربائي، يتم قياس كفاءة فارادايك لتقييم أداء المحفز. يتم عرض اتصال الكابل في الصورة أدناه.سيتم تطبيق تيار ثابت على القرص وتحدث OER وإنتاج الأكسجين. يتم تطبيق فولتاج ثابت على الحلقة وتحدث ORR وتستهلك الأكسجين. ويمكن حساب كفاءة فارادايك على أساس تيار القرص وتيار الحلقة.
المواصفاتمنجهاز RRDE القائم على إمكانات 2 قنوات CS2350M مع EIS في كلتا القنوات
| المواصفات | |
| نظام الدعم 2-، 3- أو 4-الكترود | واجهة: Ethernet |
| نطاق التحكم في الإمكانات: القناة الأساسية: ± 10 فولت القناة الثانية: ± 10 فولت | نطاق التحكم بالتيار: ± 1A في كل قناة |
| دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × كامل النطاق |
| دقة إمكانية: 10μV (> 100Hz) ، 3μV (< 10Hz) | حساسية التيار:1pA |
| وقت الارتفاع: < 1μS (< 10mA) ، < 10μS (< 2A) | عائق مدخل كهرباء مرجعية:1012Ω في 20pF |
| نطاق التيار: 2nA ~ 2A ، 10 نطاقات | الجهد المتوافق: ± 21 فولت |
| الحد الأقصى للتيار الخارجي: ± 1A في كل قناة | معدل مسح CV و LSV: 0.001mV ~ 10,000V / s |
| عرض نبضات CA و CC: 0.0001 ~ 65,000s | زيادة التيار خلال الفحص: 1mA@1A/ms |
| زيادة محتملة أثناء الفحص: 0.076mV@1V/ms | تردد SWV: 0.001 ~ 100 كيلو هرتز |
| عرض النبضات DPV و NPV: 0.0001 ~ 1000s | جمع البيانات AD:16bit@1MHz,20bit@1kHz |
| دقة 16 بت، وقت الإعداد: 1μs | الحد الأدنى لزيادة الإمكانات في CV: 0.075mV |
| تردد IMP: 10μHz ~ 1MHz | مرشحات مرور منخفضة: تغطي 8 عقود |
| نطاق الطاقة المحتملة والتيار: تلقائي | الوزن / القياسات: 6.5kg،36 x 30 x16cm |
| نظام التشغيل: ويندوز 10/11 | |
| الطيف الكهروكيماوي للانقطاع (EIS) | |
| مولد الإشارة | |
| نطاق التردد:10μHz~1MHz | نطاق التيار المتردد:1mV ~ 2500mV |
| تعصب التيار المباشر: -10 ~ + 10 فولت | عائق الخروج:50Ω |
| شكل الموجة: موجة الصينوس، موجة مثلثية وموجة مربعة | تشويه الموجة:<1% |
| وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص | |
| تحليل الإشارة | |
| وقت التكامل: الحد الأدنى:10ms أو أطول وقت في الدورة | الحد الأقصى106دورات أو 105s |
| تأخير القياس: 0~105s | |
| تعويض تعويض التيار المباشر | |
| نطاق التعويض التلقائي المحتمل: -10V ~ + 10V | نطاق تعويض التيار: -1A ~ + 1A |
| عرض النطاق الترددي: نطاق التردد 8 عقود ، ضبط تلقائي ويدوي | |
التقنياتمنجهاز RRDE القائم على إمكانات 2 قنوات CS2350M مع EIS في كلتا القنوات
بمستوى الحالة
الاستقطاب المستقر
الاستقطاب العابر
أسلوب كرونو
تقييم الفولت
الطيف الكهروكيماوي للانقطاع (EIS)
قياسات التآكل
اختبار البطارية
آمبرومتر
تقييم التيار الكهربائي
مزايا الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة من الـ2 قناة:
عائمة بالكامل
جميع أجهزة Corrtest potentiostats / galvanostats بما في ذلك CS2350M Biptentiostat مصممة لتطفو بالكامل ويمكن استخدامها للدراسة الكهروكيميائية للكهرباء العاملة التي تتصل بالأرض ،مثل الاختلاط الذاتي، جزء معدني في الجسر، الخرسانة
تخزين البيانات في الوقت الحقيقي
يمكن تخزين بيانات التجربة في الوقت الحقيقي حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي سيتم حفظ البيانات تلقائيًاويمكن فتحها مباشرة.
EIS
● Corrtest potentiostat incl. CS2350M Biptentiostat يستخدم خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل.المقاومة الداخلية للمعدة تصل إلى 1013Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)
● مع ناقل التيار الثابت وتكنولوجيا تحيز التيار المباشر ، يمكن استخدام Corrtest potentiostat لقياس عائق البطارية تحت حالة الشحن والفراغ ،مناسبة لنظام المقاومة المنخفضة للغاية (مثل بطارية 18650)، بطارية حزمة ناعمة، بطارية النواة...)
نظام متعدد الأقطاب الكهربائية
● دعم نظام 2-، 3-، 4-الكترود، ويمكن استخدامها لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق
● مع مقياس المقاومة الصفرية لقياس التيار الكهربائي
مجموعة تطوير البرمجيات (SDK)
يمكننا توفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن ندرك دعوة البيانات لـ Labview و C و C++ و C# و VC وغيرها من البرامج،الذي هو مريح للتطوير الثانوي وتخصيص أساليب الاختبار.
خيار التيار العالي
●بوسع CS2020B/CS2040B تعزيز، يمكن زيادة التيار إلى 20A/40A، والتي تلبي المتطلبات في خلايا الوقود، بطارية الطاقة، الغسيل الكهربائي، الخ
تحليل البيانات متعدد الاستخدامات
CS Studio هو برنامج Corrtest potentiostat incl. CS2350M Biptentiostat مع EIS في كلتا القنوات للسيطرة على التجربة وتحليل البيانات. يمكنه القيام:المشتقة، وتكامل وتحليل ارتفاع الذروة من المنحنى فولتمتري، وتخصيص الدوائر المكافئة EIS وتثبيت طيف المعوقة، الخ.
● منحنى الاستقطاب متعدد المعايير
● تثبيت نظام EIS
● تحليل الضوضاء الكهروكيميائية
● حساب السعة الزائفة
● القدرة المحددة لـ GCD، الكفاءة
● تحليل مخططات موت - شوتكي
● تحليل السيرة الذاتية
اختبار الجمع
البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة
يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.
اختبار الجمع: اختبارات التآكل
اختبار الجمع: اختبارات مكثفات زائفة
ميزات البرنامج
تقييم التردد الدوري:يوفر برنامج CS Studio للمستخدمين تسوية متنوعةالتفاضل/التكاملمجموعة، والتي يمكن أن تكمل حساب ارتفاع الذروة، منطقة الذروة وإمكانات الذروة من منحنيات CV. في تقنية CV، أثناء تحليل البيانات، هناك وظيفة اختيار دورة دقيقة ((() لتظهر.
مخطط الطاولة ومعدل التآكل:يوفر استوديو سي إس أيضا صلابة غير خطية قوية على معادلة بتلر - فولمر من منحنى الاستقطاب. يمكن أن يحسب منحدر تافل، كثافة التآكل التيار، الحد التيار،مقاومة الاستقطاب، معدل التآكل. يمكن أن يحسب أيضا كثافة طيف الطاقة، ومقاومة الضوضاء ومقاومة الطيف الضوضاء على أساس قياسات EN.
اختبار البطارية وتحليلها:
كفاءة الشحن والتفريغ والقدرة والقدرة المحددة وطاقة الشحن والتفريغ.
تحليل EIS:(بود) ، (نيكويست) ، (موت شوتكي)
أثناء تحليل بيانات EIS ، هناك وظيفة تثبيت مدمجة لرسم الدائرة المكافئة المخصصة.
س: هل هو اختباركالجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mدواء ثنائي القوة متوافق مع الدوار RRDE الأخرى؟
الجواب: نعم، جهاز التحكم الثنائي لدينا متوافق مع أي علامة تجارية RRDE، لأنه يتعلق بتوصيل أقطاب RRDE مع كابلات الأقطاب.
س: هل يمكنني تثبيت ورؤية البرنامج دون الاتصالالجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mدواء ثنائي القوةقبل الشراء؟
ج: خلال الاتصالات قبل البيع، لدينا عملاء يريدون رؤية برنامج CS الاستوديو لدينا قبل أن يقرروا الشراء. يمكننا إرسال حزمة البرمجيات لتركيبك،ومن ثم يرجى اتباع الخطوات لاستخدام الحزمة دون اتصال Corrtest potentiostat.
السؤال: كيفية التحقق والحكمالجهاز القائم على الاحتياطي ذو القنوات الثنتين CS2350Mدواء ثنائي القوةمع EIS في كلتا القنواتتعمل بشكل طبيعي؟
ج: يمكنك استخدام الخلية الوهمية ((نقدمها مع CS2350M Bipotentiostat) لحكم ما إذا كان potentiostat يعمل بشكل طبيعي. الخلية الوهمية هي خلية قياسية محاكاة.يمكنك أن تفعل potentiostatic، تجربة غالافانوستاتيكية وتحقق من قيمة الإمكانات والتيار.
س:ما هو الفرق بين RDE و RRDE؟ ما هي تطبيقات كل منهما؟
ج: RDE و RRDE كلاهما أقطاب كهربائية تعمل بالدوران ، والتي هي ضرورية للدراسات الحركية ، مثل ORR أو HOR. فهي ليست ضرورية للاختبارات الأخرى مثل HER أو OER ، ولكن أفضل إذا كانت متاحة.
س:خلال اختبار RRDE لـ ORR ، hكيف يتم تحديد فولتاج الحلقة عند اختبار عدد نقل الإلكترونات ومخرج بيروكسيد الهيدروجين؟
الجواب: أي قيمة بين 1.2-1.5 فولت RHE مناسبة، مثل 1.3 فولت RHE، بناءً على أكسدة منتصفات بيروكسيد الهيدروجين دون أن تنتج تفاعلات جانبية أخرى.
