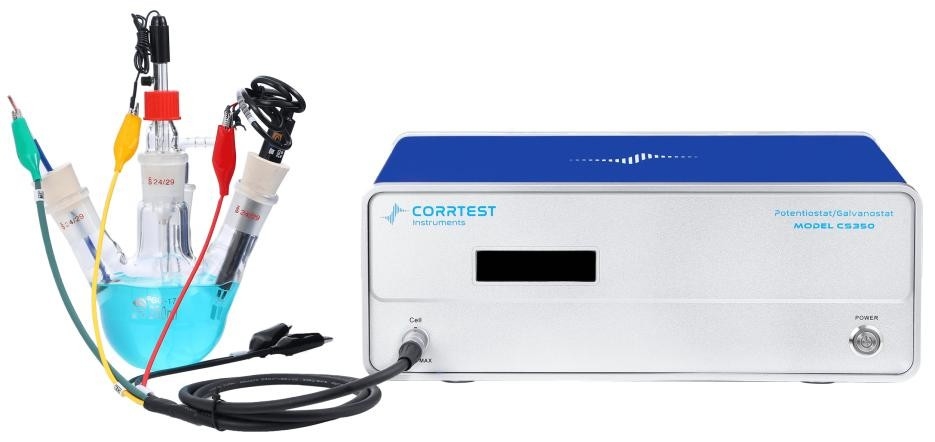

إمكانية الديناميكية إمكانية غالفانوسات CS350M لاختبار التآكل

اختبار التآكل الاستقطاب الديناميكي المحتمل المحتمل غالفانوسات CS350M

اختبار التآكل الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز CS350Mيتكون من مولد وظيفة عشوائية DDS ، و potentiostat عالية الطاقة ، و galvanostat ، ومحلل الارتباط مزدوج القنوات ،محولات وواجهات توسيع مزدوجة القناة عالية السرعة 16 بت / عالية الدقة 24 بت ADالحد الأقصى للتيار هو ± 2A ، ونطاق الإمكانات هو ± 10V. نطاق تردد EIS هو 10uHz ~ 1MHz. يمكن استخدامه لمختلف المجالات الكهروكيميائية مثل اختبار التآكل والطاقة والمواد والتحليل الكهربائي.اختبار التآكل potentiodynamic potentiostat galvanostat CS350M يشمل جميع التقنيات المستخدمة عادة في اختبار التآكل، مثل إمكانات الدائرة المفتوحة (OCP) ، EIS ، potentiodynamic ((مخطط الجدول) ، منحنى الاستقطاب الخطي (LPR) ، منحنى الاستقطاب الدوري (CPP) ، إعادة تنشيط إمكانات الكيمياء الكهربائية (EPR ،) الضوضاء الكهروكيميائية (ECN)، Ammeter مقاومة الصفر (ZRA) الخ شركة Corrtest نشأت من منطقة Corrtest

ما هوالاستقطاب الديناميكي?

اختبار القوة الديناميكية (منحنى الاستقطاب) هو تقنية كهروكيميائية تنطوي على مسح إمكانات الأقطاب الكهربائية العاملة مع قياس كثافة التيار المقابلة.وهي معروفة أيضا باسم مخطط طابيل وهو أكثر الطرق الكهروكيميائية استخدامافي هذا الاختبار ، عادة ما يتم تغليف العينات في الراتنج مع تعرض 1 سم2 للحلول. يتم قياس معدل التآكل بواسطة القوة الديناميكية (منحنى الاستقطاب).يتم الحصول على potentiodynamic (منحنى الاستقطاب) من خلال رسم المحتمل كدالة على كثافة التيار (I) (أو log I) لكل نقطة مقاسةيمكن استخدام منحنى الاستقطاب القوي الديناميكي لحساب إمكانات وتيرة تآكل المعدن في أي حالة معينة (ميل Tafel).

التطبيقاتمن التآكلاختبار potentiodynamic potentiostat galvanostat CS350M

● دراسة مقاومة التآكل وتقييم مقاومة التآكل للمعادن؛ تقييم سريع لمثبطات التآكل، والطلاء، وكفاءة الحماية الكاثودية

● دراسة مواد الطاقة (بطارية الليثيوم أيون، خلايا الطاقة الشمسية، خلايا الوقود، مكثفات فائقة) ، المواد الوظيفية المتقدمة

● التحفيز الكهربائي (HER، OER، ORR، CO2RR، NRR)

● التوليف الكهربائي، التصفيف الكهربائي/تعيين الكهرباء، أكسدة الأندود، التحليل الكهربائي

خصائص الأجهزة الرئيسية للتآكلاختبار potentiodynamic potentiostat galvanostat CS350M

- EIS/FRA المدمجة، EIS نطاق التردد: 10μHz~1MHz

- عرض النطاق الترددي العالي و مكبر عائق المدخل العالي

- المدمج في FPGA DDS جهاز توليف إشارة

- قوة عالية Potentiostat / Galvanostat / ZRA ؛
- نطاق التحكم بالتيار: ± 2A

- نطاق التحكم في الإمكانات: ± 10 فولت

-جهد التوافق: ± 21 فولت
- الدقة المحتملة: 10μV

- القرار الحالي 1pA

الإمدادات القياسيةمن التآكلاختبار potentiodynamic potentiostat galvanostat CS350M

الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز CS350MCS350M*1

برنامج استوديو CS * 1

كابل الطاقة x1

كابل USB x1

خلية / كابل الكترود x2

خلية وهمية

الدليل

تطبيق التآكلاختبار potentiodynamic potentiostat galvanostat CS350M

التآكل:التآكلاختبار potentiodynamic potentiostat galvanostat CS350M يشمل جميع التقنيات الكهروكيميائية لقياس التآكل مثل OCP ، منحنى الاستقطاب (potentiodynamic) ، EIS ،الاستقطاب الدوري CPP (منحنى التجاوز)إعادة التفعيل الكهروكيماوي الكهروكيماوي (EPR) ، اختبار انتشار الهيدروجين، ZRA، الضوضاء الكهروكيميائية، الخ. يمكن استخدامه لدراسة آلية تآكل المعادن ومقاومة التآكل،وتقييم متانة الطلاء وكفاءة التضحية تيار الأندوديمكن استخدامه أيضًا لفحص سريع لمثبطات التآكل ، المبيدات الفطرية ، إلخ.

اليسار: منحنيات الاستقطاب من سبيكة الـ Ti و الفولاذ المقاوم للصدأ في محلول NaCl بنسبة 3٪

اليمين: EN من الفولاذ منخفض الكربون في 0.05mol/LCl+0.1mol/LNaHCO3

اختبار التآكل potentiodynamic potentiostat galvanostat CS350M يستخدم خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل.المقاومة الداخلية للمعدة تصل إلى 10¹³Ω. انها مناسبة لقياسات EIS من نظام عالية العائق (مثل الطلاء، والخرسانة الخ)

اختبار الشيخوخة بالرذاذ الملحي لطلاء المعوقة العالية

أالعيوب

عائمة بالكامل

جميع potentiostats Corrtest / galvanostats بما في ذلك اختبار التآكل potentiodynamic potentiostat galvanostat CS350M مصممة لتطفو بالكامل ،ويمكن استخدامه للدراسة الكهروكيميائية للكهرباء العاملة المتصلة بالأرض، مثل الأوتوكلاف، جزء معدني في الجسر، الخرسانة

تخزين البيانات في الوقت الحقيقي

يمكن تخزين بيانات التجربة في الوقت الحقيقي حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي ، سيتم حفظ البيانات تلقائيًا.

EIS

● اختبار تآكل Corrtest potentiodynamic potentiostat galvanostat CS350M يستخدم خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل.المقاومة الداخلية للمعدة تصل إلى 10¹³Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)

نظام متعدد الأقطاب الكهربائية

● اختبار التآكل potentiodynamic potentiostat galvanostat CS350M يدعم نظام 2-، 3-، 4-الكترود، ويمكن استخدامه لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق

● مع مقياس المقاومة الصفرية لقياس التيار الكهربائي

مجموعة تطوير البرمجيات (SDK)

يمكننا توفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن ندرك دعوة البيانات لـ Labview و C و C++ و C# و VC وغيرها من البرامج،الذي هو مريح للتطوير الثانوي وتخصيص أساليب الاختبار.

تحليل البيانات متعدد الاستخدامات

CS Studio هو برنامج اختبار التآكل potentiodynamic potentiostat galvanostat CS350M للسيطرة على التجربة وتحليل البيانات.تحليل التكامل وارتفاع الذروة من المنحنى الفولتمتري، تخصيص الدوائر المكافئة لـ EIS وتثبيت طيف المعوقات ، إلخ.

● منحنى الاستقطاب متعدد المعايير

● تثبيت نظام EIS

● تحليل الضوضاء الكهروكيميائية

● حساب السعة الزائفة

● القدرة المحددة لـ GCD، الكفاءة

● تحليل مخططات موت - شوتكي

● تحليل السيرة الذاتية

اختبار الجمع

البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة

يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.

اختبار الجمع: اختبارات التآكل

برنامج خصائص التآكلاختبار potentiodynamic potentiostat galvanostat CS350M

مخطط طافل والتآكلالمعدل:يوفر استوديو سي إس أيضا صلابة غير خطية قوية على معادلة بتلر - فولمر من منحنى الاستقطاب. يمكن أن يحسب منحدر تافل، كثافة التآكل التيار، الحد التيار،مقاومة الاستقطاب، معدل التآكل. يمكن أن يحسب أيضا كثافة الطيف الطاقة، ومقاومة الضوضاء ومقاومة الطيف الضوضاء على أساس قياسات ECN.

تحليل EIS:(بود) ، (نيكويست) ، (موت شوتكي)

أثناء تحليل بيانات EIS ، هناك وظيفة تثبيت مدمجة لرسم الدائرة المكافئة المخصصة.

تقنيات التآكلاختبار potentiodynamic potentiostat galvanostat CS350M

الاستقطاب المستقر

• إمكانية الدوائر المفتوحة (OCP)
• إمكانية الوضع (منحنى I-T)
• غالفانوستاتيك
• الديناميكية المحتملة (مخطط تابيل)
• غالفانوديناميكية (DGP)

التآكلالقياسات

• منحنى الاستقطاب الدوري (CPP)
• منحنى الاستقطاب الخطي (LPR)
• إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)
• الضوضاء الكهروكيميائية
• مقياس المقاومة الصفرية (ZRA)

الطيف الكهروكيميائي للمقاومةsنسخة (EIS)

• EIS المحتملة (Nyquist ، Bode)
• الـ EIS الغلافي الساطع
• إشارات إلكترونية إحتياطية (تردد اختياري)
• EIS Galvanostatic ((تردد اختياري)
• (موت-شوتكي)
• EIS الإحتياطي مقابل الوقت (تردد واحد)
• EIS الغلفانوساتيكية مقابل الوقت (تردد واحد)

الاستقطاب العابر

• العديد من الخطوات المحتملة
• خطوات التيار المتعدد
• خطوة السلالم المحتملة (VSTEP)
• الدرج الكالفاني (ISTEP)

أسلوب كرونو

• تقييم الطاقة الزمنية (CP)
• معدل الحرارة (CA)
• الكرونوكولومتر (CC)

تقييم الفولت

• تقييم الفولتاميتري الخطي (LSV)
• تقييم الفولتيمترية الدورية (CV)
• تقييم التيار الكهربائي للسلالم (SCV) #
• تقييم التيار الكهربائي للموجات المربعة (SWV) #
• تقييم فولتاميترية النبضات التفاضلية (DPV) #
• تقييم فولتيمتر النبض العادي (NPV) #
• تقييم فولتاميترية النبض الطبيعي التفاضلي (DNPV) #
• تقييم التيار الكهربائي المتردد (ACV)
• 2^وتقييم التيار الكهربائي المتردد (SHACV)
• تحويل فورييه AC Voltammetry (FTACV)

اختبار البطارية

• شحن وتفريغ البطارية
• شحن وتفريغ غالفانوستاتيكي (GCD)
• شحن وتفريغ إحتياطي (PCD)
• تقنية التصفية المتقطعة الاحتياطية (PITT)
• تقنية التصفية المتقطعة الكهربائية (GITT)

آمبرومتر

• مقياس النبضات التفاضلية (DPA)
• تقييم النبضات المختلفة المزدوجة (DDPA)
• قياس قوة النبض الثلاثي (TPA)
• الكشف المتكامل عن النبضات (IPAD)

Exteالمواضيع

• التخلص الكهروكيميائي/ الترسب
• التحليل الكهربائي بالجملة باستخدام قياس الكولومتر (BE)
• Rs القياس

# هناك طريقة التجريد المقابلة.
