تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS350M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
نطاق التحكم المحتمل: |
± 10 فولت |
نطاق التحكم الحالي: |
±2 أمبير |
دقة التحكم المحتملة: |
0.1%×النطاق الكامل±1mV |
دقة التحكم الحالية: |
0.1%×النطاق الكامل |
الحل المحتمل: |
10μV (>100Hz)،3μV (<10Hz) |
حساسية التيار: |
1Pa |
وقت الارتفاع: |
1 ميكروثانية (<10 مللي أمبير)، <10 ميكروثانية (<2 أمبير) |
معاوقة مدخل القطب المرجعي: |
1012Ω||20pF |
النطاق الحالي: |
2nA~2A، 10 نطاقات |
الجهد المتوافق: |
±21 فولت |
الاسم: |
محطة عمل كهروكيميائية كورتيست |
نطاق التحكم المحتمل: |
± 10 فولت |
نطاق التحكم الحالي: |
±2 أمبير |
دقة التحكم المحتملة: |
0.1%×النطاق الكامل±1mV |
دقة التحكم الحالية: |
0.1%×النطاق الكامل |
الحل المحتمل: |
10μV (>100Hz)،3μV (<10Hz) |
حساسية التيار: |
1Pa |
وقت الارتفاع: |
1 ميكروثانية (<10 مللي أمبير)، <10 ميكروثانية (<2 أمبير) |
معاوقة مدخل القطب المرجعي: |
1012Ω||20pF |
النطاق الحالي: |
2nA~2A، 10 نطاقات |
الجهد المتوافق: |
±21 فولت |
الاسم: |
محطة عمل كهروكيميائية كورتيست |

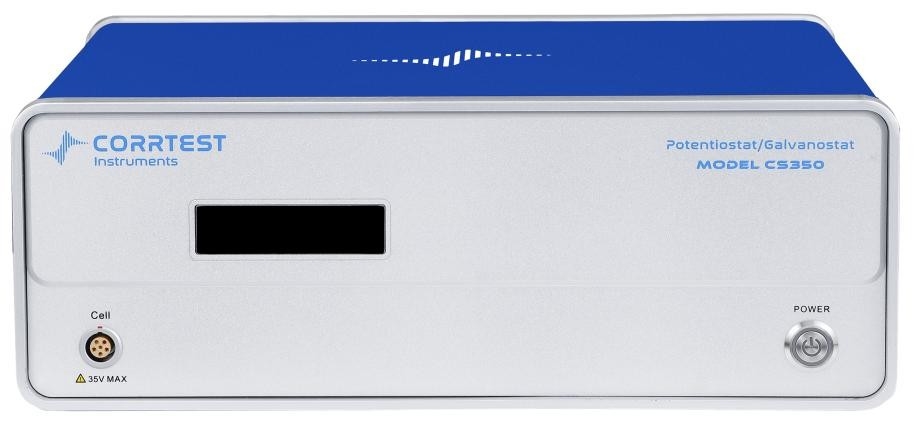

Eمحطة عمل الكهربائية الكيميائية CS350M، وتسمى أيضا potentiostat/galvanostat،يتكون من مولد وظيفة تعسفية DDS ، و potentiostat / galvanostat عالية الطاقة ، ومحلل الارتباط مزدوج القنوات ،محولات وواجهات توسيع مزدوجة القناة عالية السرعة 16 بت / عالية الدقة 24 بت AD. الحالي الأقصى هو ± 2A ، نطاق الإمكانات هو ± 10V. فولتاج الامتثال هو ± 21V. نطاق تردد EIS هو 10uHz ~ 1MHz. يمكن زيادة التيار إلى 20A / 40A مع تعزيز التيار CS2020B / CS2040B.محطة العمل الكهروكيميائية CS350M هي النموذج الأكثر تطورا القناة الواحدة مع 40+ تقنيات الكهروكيميائية مثل EIS، CV، LSV، OCP، Tafel، LPR، GCD، I-t، I-v الخ محطة العمل الكهروكيميائية CS350M هي أداة شاملة متعددة الاستخدامات لجميع التجارب الكهروكيميائية تقريبا من مختلف المجالات مثل التآكل،البطارية والطاقة، المواد المتقدمة، التحليل الكهربائي، أجهزة الاستشعار، وضع الكهرباء الخ
التطبيقاتمنمحطة عمل كهروكيميائية CS350M
● دراسة مواد الطاقة (بطارية الليثيوم أيون، خلايا الطاقة الشمسية، خلايا الوقود، مكثفات فائقة) ، المواد الوظيفية المتقدمة
● التحفيز الكهربائي (HER، OER، ORR، CO2RR، NRR)
● دراسة مقاومة التآكل وتقييم مقاومة التآكل للمعادن؛ تقييم سريع لمثبطات التآكل، والطلاء، وكفاءة الحماية الكاثودية
● التوليف الكهربائي، التصفيف الكهربائي/تعيين الكهرباء، أكسدة الأندود، التحليل الكهربائي
تطبيق محطة العمل الكهروكيميائية CS350M
جأوالزهرة: Eمحطة عمل الكيميائية الكهربائية CS350Mيتضمن جميع التقنيات الكهروكيميائية لقياس التآكل مثل OCP ، منحنى الاستقطاب (potentiodynamic) ، EIS ، الاستقطاب الدوري CPP ( منحنى الاستقطاب) ،إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)اختبار انتشار الهيدروجين، ZRA، الضوضاء الكهروكيميائية، الخ. يمكن استخدامه لدراسة آلية تآكل المعادن ومقاومة التآكل،وتقييم متانة الطلاء وكفاءة التضحية تيار الأندوديمكن استخدامه أيضًا لفحص سريع لمثبطات التآكل ، المبيدات الفطرية ، إلخ.
يسار: منحنيات الاستقطاب من سبيكة الـ Ti و الفولاذ المقاوم للصدأ في محلول NaCl بنسبة 3٪ اليمين: EN من الفولاذ منخفض الكربون في 0.05mol / LCL + 0.1mol / LNaHCO3
Eمحطة عمل الكيميائية الكهربائية CS350Mيستخدم خوارزمية تكامل الارتباط وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل. المقاومة الداخلية للأداة تصل إلى 1013Ω. انها مناسبة لقياسات EIS من نظام عالية العائق (مثل الطلاء، والخرسانة الخ)
اختبار الشيخوخة بالرذاذ الملحي لطلاء المعوقة العاليةمنحنى CV للمكثف الفائق PPy في محلول 0.5 mol/L H2SO4
Eعصبي& بطارية
مع تقنيات LSV، CV، الشحنة والفراغات الجالوانوستاتيكية (GCD) ، إمكانات ثابتة / EIS الحالية، ودورة تعويض IR دقيقة،Eمحطة عمل الكيميائية الكهربائية CS350Mيستخدم على نطاق واسع في السوبر مكثفات ، بطاريات ليثيوم أيون ، بطاريات ليثيوم أيون ، خلايا الوقود ، بطاريات ليثيوم إس ، خلايا الطاقة الشمسية ، بطاريات الحالة الصلبة ، بطاريات التدفق ، بطاريات المعدنية الهواء الخ.إنها أداة علمية ممتازة للباحثين في مجالات الطاقة والمواد.
تحليل الكهربائي
●Eمحطة عمل الكيميائية الكهربائية CS350Mيمكن أن تقيس نصف الموجة
إمكانية (ORR) ، الإمكانية الزائدة (HER ، OER) من المحفز ، ولديه وظيفة حساب كثافة الطاقة الذروة وكثافة الطاقة.
● قياس دوري طويل الأجل لـ ORR ، OER ، HER ،
CO2RR بواسطة تقنيات مثل تقييم التيار الدوري،
إمكانية الحرارة، والكمال الحراري. كفاءة فاراداي يمكن أن
يتم قياسها بمحطة عمل الكهروكيميائية مزدوجة القنوات ((bipotentiostat).
منحنى LSV للمحفزات في محلول قليلي
● الحد الأقصى للتيار يمكن أن يكون 20A والجهد التوافق يمكن أن يكون 30V، ومع تقنية تعويض الأشعة تحت الحمراء،
Eمحطة عمل الكيميائية الكهربائية CS350Mيمكن أن تقيس بدقة إضافية إمكانية الأقطاب الكهربائية، والتي هي ميزة كبيرة في مجال التحليل الكهربائي.
التحليل الكهربائي
Eمحطة عمل الكيميائية الكهربائية CS350Mيتضمن جميع الطرق الكهربائية مثل NPV و DNPV و SWV و ACV و يمكن استخدامها للتحليل السريع للعناصر الضوئية في المحلول.يمكن أن تقومي طرق التجريد من التيار الكهربائي التحليل الكمي وفقًا لتيار الذروة.
المزايا
عائمة بالكامل
Eمحطة عمل الكهربائية الكيميائية CS350Mمصممة كطائرة عائمة بالكامل، ويمكن استخدامها للدراسة الكهروكيميائية للكهرباء العاملة التي تتصل بالأرض، مثل الأوتوكلاف، الجزء المعدني في الجسر، والخرسانة
تخزين البيانات في الوقت الحقيقي
يمكن تخزين بيانات التجربة في الوقت الحقيقي حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي سيتم حفظ البيانات تلقائيًاويمكن فتحها مباشرة.
EIS
●Eمحطة عمل الكهربائية الكيميائية CS350Mيستخدم خوارزمية تكامل الارتباط وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التدخل. المقاومة الداخلية للأداة تصل إلى 1013Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)
● مع ناقل التيار الثابت وتكنولوجيا تحيز التيار المباشر ، يمكن استخدام محطة العمل الكهروكيميائية نموذج CS350M لقياس عائق البطارية تحت حالة الشحن والتفريغ ،مناسبة لنظام المقاومة المنخفضة للغاية (مثل بطارية 18650)، بطارية حزمة ناعمة، بطارية النواة...)
نظام متعدد الأقطاب الكهربائية
● دعم نظام 2-، 3-، 4-الكترود، ويمكن استخدامها لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق
● مع مقياس المقاومة الصفرية لقياس التيار الكهربائي
مجموعة تطوير البرمجيات (SDK)
يمكننا توفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن ندرك دعوة البيانات لـ Labview و C و C++ و C# و VC وغيرها من البرامج،الذي هو مريح للتطوير الثانوي وتخصيص أساليب الاختبار.
خيارات التيار العالي والامتثال العالي
●مع CS2020B/CS2040B المعزز،محطة عمل كهروكيميائية CS350Mيمكن تعزيزه إلى 20A / 40A ، والذي يلبي متطلبات خلايا الوقود ، بطارية الطاقة ، الغسيل الكهربائي ، الخ
●يمكن تخصيص الجهاز ليكون 30 فولت عالية التوافق الجهد، والتي تلبي متطلبات الاختبار في حلول التوصيل المنخفض (النظام العضوي، ونظام الخرسانة الخ) ،مناسبة بشكل خاص لدراسة تخفيض الكربون والنيتروجين.
تحليل البيانات متعدد الاستخدامات
CS Studio هو برنامج محطة عمل الكهروكيميائية Corrtest نموذج CS350M للسيطرة على التجربة وتحليل البيانات. يمكن أن تفعل: تعديل منحنى Tafel متعددة المعايير، الاستخلص،تحليل التكامل وارتفاع الذروة من المنحنى الفولتمتري، تخصيص الدوائر المكافئة لـ EIS وتثبيت طيف المعوقات ، إلخ.
● منحنى الاستقطاب متعدد المعايير
● تثبيت نظام EIS
● تحليل الضوضاء الكهروكيميائية
● حساب السعة الزائفة
● القدرة المحددة لـ GCD، الكفاءة
● تحليل مخططات موت - شوتكي
● تحليل السيرة الذاتية
اختبار الجمع
البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة
يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.
اختبار الجمع: اختبارات التآكل
اختبار الجمع: اختبارات مكثفات زائفة
|
المواصفاتمنمحطة عمل كهروكيميائية CS350M
|
|
| نظام الدعم 2-، 3- أو 4-الكترود | نطاق الطاقة المحتملة والتيار: تلقائي |
| نطاق التحكم في الإمكانات: ± 10 فولت | نطاق التحكم بالتيار: ± 2A |
| دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × كامل النطاق |
| دقة إمكانية: 10μV (> 100Hz) ، 3μV (< 10Hz) | حساسية التيار:1pA |
| وقت الارتفاع: <1μs (<10mA) ، <10μs (<2A) | عائق مدخل كهرباء المرجعية:1012-حسناً |
| نطاق التيار: 2nA ~ 2A ، 10 نطاقات | الجهد المتوافق: ± 21 فولت |
| الحد الأقصى للطاقة الكهربائية: 2A | معدل مسح CV و LSV: 0.001mV ~ 10,000V / s |
| عرض نبضات CA و CC: 0.0001 ~ 65,000s | زيادة التيار خلال الفحص: 1mA@1A/ms |
| زيادة محتملة أثناء الفحص: 0.076mV@1V/ms | تردد SWV: 0.001 ~ 100 كيلو هرتز |
| عرض النبضات DPV و NPV: 0.0001 ~ 1000s | جمع البيانات AD:16bit@1MHz,20bit@1kHz |
| دقة 16 بت، وقت الإعداد: 1μs | الحد الأدنى لزيادة الإمكانات في CV: 0.075mV |
| تردد IMP: 10μHz ~ 1MHz | مرشحات المرور المنخفض: تغطي 8 عقود |
| نظام التشغيل: ويندوز 10/11 | واجهة: USB 20 |
| الوزن / القياسات: 6.5kg، 36.5 × 30.5 × 16 سم | |
| EIS (مصطلح الطيف الكهروكيماوي) | |
| مولد الإشارة | |
| نطاق التردد:10μHz~1MHz | نطاق التيار المتردد:1mV ~ 2500mV |
| تعصب التيار المباشر: -10 ~ + 10 فولت | عائق الخروج: 50Ω |
| شكل الموجة: موجة الصينوس، موجة مثلثية وموجة مربعة | تشويه الموجة: < 1% |
| وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص | |
| تحليل الإشارة | |
| وقت التكامل: الحد الأدنى:10ms أو أطول وقت في الدورة | الحد الأقصى106دورات أو 105s |
| تأخير القياس: 0~105s | |
| تعويض تعويض التيار المباشر | |
| نطاق التعويض التلقائي المحتمل: -10V ~ + 10V | نطاق تعويض التيار: -1A ~ + 1A |
| عرض النطاق الترددي: نطاق التردد 8 عقود ، ضبط تلقائي ويدوي | |
تقنياتمحطة عمل كهروكيميائية CS350M
|
إيلمحطة عمل الكيميائية الكهربائية CS350M |
|
| مستقرة الاستقطاب |
إمكانية الدوائر المفتوحة (OCP) |
| إمكانية الوضع (منحنى i-t) | |
| المنحنى الغلافي الساطع ((E-t) | |
| إمكانية الديناميكية ((Tafel) | |
| غالفانوديناميكية | |
| عابرة الاستقطاب |
خطوات متعددة الإمكانات |
| خطوات متعددة التيارات | |
| خطوة السلالم المحتملة (VSTEP) | |
| الدرج الكالفاني (ISTEP) | |
| كرونو الأساليب |
تقييم الطاقة الزمنية (CP) |
| الكرومومبريومتر (CA) | |
| قياس التوقيت (CC) | |
| تقييم الفولت | تقييم التيار الدوري (CV) |
| تقييم الفولتامترية الخطية (LSV) ((منحنى I-V) | |
| تقييم التيار الكهربائي للسلالم (SCV) # | |
| تقييم الموجة المربعة (SWV) # | |
| تقييم فولتاميترية النبضات التفاضلية (DPV) # | |
| تقييم التيار العادي للنبض (NPV) # | |
| تقييم فولتاميتريا النبض الطبيعي التفاضلي (DNPV) # | |
| تقييم التيار الكهربائي المتردد (ACV) # | |
| التشابك الثاني AC-Volt (SHACV) | |
| اختبار البطارية | شحن وتفريغ البطارية |
| شحن وتفريغ غالفانوستاتيكي (GCD) | |
| شحن وتفريغ إحتياطي (PCD) | |
| تقنية التصفية المتقطعة الاحتياطية ((PITT) | |
| تقنية التصفية المتقطعة الغلافية (GITT) | |
| EIS / العائق |
EIS المحتملة (Nyquist ، Bode) |
| الـ EIS الغلافي الساطع | |
| إشارات إلكترونية إحتياطية (تردد اختياري) | |
| EIS Galvanostatic ((تردد اختياري) | |
| (موت-شوتكي) | |
| EIS الإحتياطي مقابل الوقت (تردد واحد) | |
| EIS الغلفانوساتيكية مقابل الوقت (تردد واحد) | |
| التآكل القياس |
منحنى الاستقطاب الدوري (CPP) |
| الديناميكية المحتملة ((Tafel)) | |
| منحنى الاستقطاب الخطي (LPR) | |
| إعادة التنشيط الكهروكيماوي | |
| الضوضاء الكهروميكية (ECN) | |
| مقياس المقاومة الصفرية (ZRA) | |
| مقياس الأمبريومتر | مقياس النبضات التفاضلية (DPA) |
| تقييم النبضات المختلفة المزدوجة (DDPA) | |
| قياس قوة النبض الثلاثي (TPA) | |
| الكشف المتكامل عن النبضات (IPAD) | |
س:ما هو الفرق بين محطة عمل الكيميائية الكهربائية ومصدر الطاقة المشترك؟
ج: دقة التحكم في محطة عمل الكهروكيميائية أعلى من مصدر الطاقة المشترك، وهناك العديد من طرق الاختبار / التقنيات في محطة عمل الكهروكيميائية.الجهد والتيار من مصدر الطاقة المشترك يمكن أن تكون كبيرة جدا، مثل عشرات إلى مئات الأمبير، ولكن هناك تقنيات كهروكيميائية أقل (عادة فقط التيار الثابت والجهد الثابت).,3-الكترود، ونظام 4-الكترود، في حين أن مصدر الطاقة المباشر يدعم عموما فقط نظام 2-الكترود.
س: هل يمكنني استخدام برنامج الوضع التجريبي قبل شراءمحطة عمل كهروكيميائية?
ج: نعم، يمكننا إرسال برنامج بحيث يمكنك العمل في وضع التجربة دون الاتصال بمحطة عمل كهروكيميائية.
A: نظام الكترود الثلاثي
تحدد محطة العمل الكهروكيميائية وتتحكم في فرق الجهد بين WE و RE. يتم قياس تدفق التيار الحالي بين WE و CE.
الكهرباء العاملة: عينة من المعدن المتآكل الذي يتم اختباره.
الكهرباء المرجعية (RE): الكهرباء ذات الإمكانات الكهروكيميائية الثابتة.
نحن و RE تشكلان دائرة قياس لا يوجد تدفق حالي على RE
الكهرباء المضادة (CE): الكهرباء التي تحمل التيار التي تكمل دائرة الخلية.
WE و CE تشكل دائرة الاستقطاب. التدفقات الحالية من WE إلى CE.
نظام إلكترودين
لا يوجد RE منفصل مشارك في التجربة في نظام الكترودين. عند استخدام محطة العمل الكهروكيميائية لنظام الكترودين ، يمكن استخدام CE كRE لتوفير طاقة مرجعية.خلال القياسات، يحتاج المستخدم ببساطة إلى توصيل مشبك RE&CE لنفس الكترود.
