تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS300M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
Name: |
Cyclic Voltammetry Instrument |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μS (<10mA), <10μS (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Cyclic Voltammetry Instrument |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μS (<10mA), <10μS (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

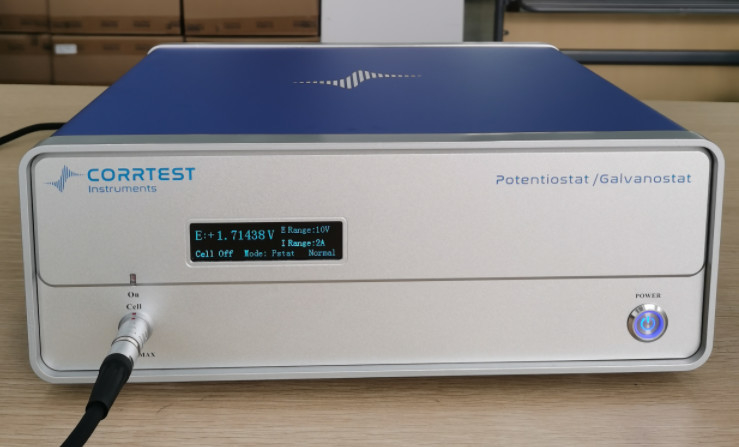

أداة قياس التيار الدوري CS300Mهو نموذج الدخول بين Corrtest potentiostat/galvanostat القناة الواحدة. وهو يتضمن جميع التقنيات باستثناء EIS. يحتوي أداة التدفق الدوري CS300M على مولد وظيفة رقمية سريعة،دوائر لجمع البيانات عالية السرعةمع أداء عال في الاستقرار والدقة مع الأجهزة المتقدمة والبرمجيات التي تعمل بشكل جيدإنه مؤشر إمكانية/غالفانوسات الأساسي فعال من حيث التكلفة عندما لا تكون هناك حاجة إلى EISمع تقنيات مثل إمكانية (I-T) ، التدفق الدوري (CV) ، LSV، إمكانية الديناميكية (مخطط تابيل) ، شحنة غالفانوستيكية وتفريغ ((GCD) الخ،أداة تقييم التيار الدوري CS300M مناسبة لتطبيقات مختلفة مثل قياس التآكل، تخفيض ثاني أكسيد الكربون، الكتاليزيس الكهربائي، اختبار البطارية، الخ أداة قياس التيار الدوري CS300M لا تشمل EIS.كل لدينا Corrtest potentiostat / galvanostat لديه هذه الوظيفة.
ما هو تقييم الكهرباء الدوري؟
تستخدم تقنية التدفق الدوري (CV) أساسًا للدراسة النظرية الكهروكيميائية ، مثل عملية الأقطاب الكهربائية ، ظاهرة امتصاص الأقطاب الكهربائية وما إلى ذلك.يتكون منحنى القياس الدوري (CV) من جزأين، منطقة الانخفاض / الكاثود حيث يتم توليد شكل الموجة الانخفاضية من عملية تخفيض المواد الكهربائيةومنطقة الأكسدة/المنطقة التي يتم فيها توليد شكل موجة الأكسدة من عملية الأكسدة لمنتجات التحليلتقنية تقييم التيار الكهربائي الدوري (CV) يمكن أن تقيس مباشرة نسبة التيار الذروة الانهودي / التيار الذروة الكاثودية والفرق بين إمكانات الذروة الانهودية وإمكانات الذروة الكاثودية.
منحنى تقييم التردد الدوري للكربون الزجاجي الكهربائي في K4[Fe ((CN) ]6] محلول
مبدأ القياس الدوري
تقييم التيار الكهربائي الدوري هو نوع من القياسات الكهروكيميائية الديناميكية المحتملة. في تجربة تقييم التيار الكهربائي الدوري ، يتم زيادة إمكانات الإلكترود العامل بشكل خطي مقابل الوقت.تستخدم تقنية التقييم الدوري ثلاثة أقطاب كهربائيةعندما يصل الكهرباء العاملة إلى إمكانية محددة ، يتم عكس المضمار. يمكن أن يحدث هذا التحول عدة مرات خلال تجربة واحدة.يتم رسم التيار في الكهرباء العاملة مقابل الجهد المطبقتقييم التيار الكهربائي الدوري هو تقنية كهروكيميائية متعددة الاستخدامات تسمح بالتحقيق في ميكانيكا خصائص التكسير الحاد والنقل لنظام في محلول.يتم تطبيق الطاقة الكهربائية بين الكهرباء المرجعية والكهرباء العاملة ويتم قياس التيار بين الكهرباء العاملة والكهرباء العدادفي تقييم التيار الكهربائي الدوري، يتم عكس اتجاه الإمكانات في نهاية المسح الأول. وبالتالي، يكون شكل الموجة عادةً على شكل مثلث متساوي الأطراف.
المواصفات
| نظام الدعم 2-، 3- أو 4-الكترود | نطاق الطاقة المحتملة والتيار: تلقائي |
| نطاق التحكم في الإمكانات: ± 10 فولت | نطاق التحكم بالتيار: ± 2A |
| دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × كامل النطاق |
| دقة إمكانية: 10μV (> 100Hz) ، 3μV (< 10Hz) | حساسية التيار:1pA |
| وقت الارتفاع: < 1μS (< 10mA) ، < 10μS (< 2A) | عائق مدخل كهرباء المرجعية:1012-حسناً |
| نطاق التيار: 2nA ~ 2A ، 10 نطاقات | الجهد المتوافق: ± 21 فولت |
| الحد الأقصى للطاقة الكهربائية: 2A | معدل مسح CV و LSV: 0.001mV ~ 10,000V / s |
| عرض نبضات CA و CC: 0.0001 ~ 65,000s | زيادة التيار خلال الفحص: 1mA@1A/ms |
| زيادة محتملة أثناء الفحص: 0.076mV@1V/ms | تردد SWV: 0.001 ~ 100 كيلو هرتز |
| عرض النبضات DPV و NPV: 0.0001 ~ 1000s | جمع البيانات AD:16bit@1MHz,20bit@1kHz |
| دقة 16 بت، وقت الإعداد: 1μs | الحد الأدنى لزيادة الإمكانات في CV: 0.075mV |
| مرشحات المرور المنخفض: تغطي 8 عقود | نظام التشغيل: ويندوز 10/11 |
| واجهة: USB 20 | الوزن / القياسات: 6.5kg، 36x 30x16 سم |
تقنيات أداة قياس التيار الكهربائي الدوري CS300M
تقييم الفولت
#هناك طرق تطويرية مماثلة
الاستقطاب المستقر
الاستقطاب العابر
أسلوب كرونو
قياسات التآكل
اختبار البطارية
ميزات البرمجيات لأداة القياس الدوري CS300M
تقييم التردد الدوري ((CV):برنامج ستوديو سي إس يوفر للمستخدمين نسخة متنوعةg/التفاضل/التكاملمجموعة، والتي يمكن أن تكمل حساب ارتفاع الذروة، منطقة الذروة وإمكانات الذروة من منحنيات CV.تقييم التيار الدوري(CV) تقنية، خلال تحليل البيانات، هناك وظيفة اختيار الدورة الدقيقة (((s) لعرض. يمكنك اختيار لرؤية دورة أو بعض الدورات كما تريد.
اختبار البطارية وتحليلها:كفاءة الشحن والتفريغ والقدرة والقدرة المحددة وطاقة الشحن والتفريغ.
مخطط الطاولة ومعدل التآكل
يوفر استوديو سي إس أيضا صلابة غير خطية قوية على معادلة بتلر - فولمر من منحنى الاستقطاب. يمكن أن يحسب منحدر تافل، كثافة التآكل التيار، الحد التيار،مقاومة الاستقطاب، معدل التآكل. يمكن أن يحسب أيضا كثافة الطيف الطاقة، ومقاومة الضوضاء ومقاومة الطيف الضوضاء على أساس قياسات الضوضاء الكهروكيميائية.
اختبار الجمع:يقدم برنامج CS Studio دعمًا لاختبارات مختلفة لتحقيق اختبار مرن وغير مراقب. يمكنك تعيين المعلمات لكل تجربة مسبقًا وتعيين الفترات،وقت الانتظار الخ بين كل تجربة.
اختبار الجمع: اختبارات التآكل
اختبار الجمع: اختبارات مكثفات زائفة
البيانات مفتوحةيمكنك فتح ملفات البيانات بتنسيق txt في المذكرة مباشرة. ويمكن أيضا فتح البيانات في الأصل، إكسل.
س:Wدجاجة تركضتقييم التيار الدوريفي الخلية ذات الغرفة المزدوجة، لا يمكن زيادة التيار بعد الوصول إلى مستوى معين.
الجواب: هناك غشاء تبادل الأيونات في خلية حجرة مزدوجة، لذلك فإن الجهد التوافق الخلية سوف تزيد. انتبه إلى الجهد التوافق من محطة العمل الكهروكيميائية،أو تقليل المسافة بين WE و CE، وزيادة مدى توصيل الكهربائي.
س: كيفية وصف استقرار ومحتوى نشاط محفزات ORR؟
الإجابة:
إجراء قياس التيار الكهربائي الدوري (CV) ، مقارنة CV و LSV قبل وبعد، على سبيل المثال 30000 دورة.
قياس منحنى i-t
خذ صور TEM قبل وبعد الاستقرار لمعرفة ما إذا كان المحفز قد تجمع.
