تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS350M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V (have ±30.V option) |
Name: |
Galvanostat Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V (have ±30.V option) |
Name: |
Galvanostat Potentiostat |

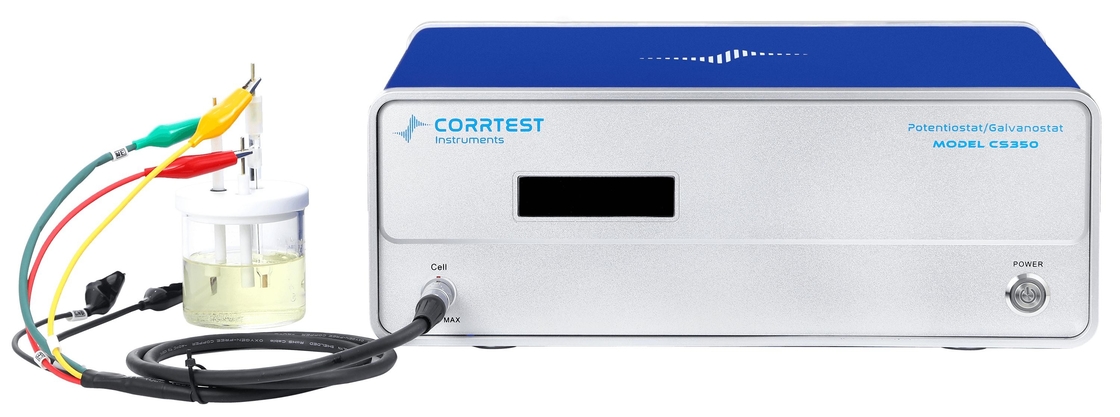

مستوى الطاقة الكهربائية للقياس الكهربائي CS350Mهي أداة مثالية لدراسات التحليل الكهربائي، مثل HER، OER، ORR، CO2RR، NRR الخ. الحركة الحرارية القصوى هي ± 2A، وهو ممتاز للتحليل الكهربائي الذي يتطلب تيار أعلى من بعض المجالات الأخرى.نطاق الإمكانات ± 10 فولتفولتاج الامتثال هو ± 21V ((مثالي لبعض الخلايا Hأنظمة التحفيز الكهربائينطاق تردد EIS هو 10uHz ~ 1MHz.مستوى الطاقة الكهربائية للقياس الكهربائي CS350Mيتكون من محرك طاقة عالي الدقة عالية ، محرك غالفانوسات ، مولد وظيفة تعسفية DDS ، محلل ارتباط مزدوج القنوات ،محولات وواجهات توسيع مزدوجة القناة عالية السرعة 16 بت / عالية الدقة 24 بت ADبالإضافة إلى التحفيز الكهربائيجهاز تحديد الطاقة الكهربائية CS350Mيمكن أيضا استخدامها لقياس التآكل، واختبار الطاقة والبطارية، والمواد، وأجهزة الاستشعار، ووضع الكهرباء الخ. يمكن زيادة التيار حتى 20A / 40A / 100A مع المعزز التيار المقابلة.لدينا نسخة CS350MA مع تعديل ± 30 فولت التوافق الجهد، وهو مفيد بشكل خاص عندما يكون الجهد في خلية الاختبار مرتفعًا لبعض التجارب مثل CO2RR.
تطبيقاتجهاز تحديد الطاقة الكهربائية CS350M
● التحفيز الكهربائي (HER، OER، ORR، CO2RR، NRR)
● دراسة مواد الطاقة (بطارية الليثيوم أيون، خلايا الطاقة الشمسية، خلايا الوقود، مكثفات فائقة) ، المواد الوظيفية المتقدمة
● دراسة مقاومة التآكل وتقييم مقاومة التآكل للمعادن؛ تقييم سريع لمثبطات التآكل، والطلاء، وكفاءة الحماية الكاثودية
● التوليف الكهربائي، التصفيف الكهربائي/تعيين الكهرباء، أكسدة الأندود، التحليل الكهربائي
| مواصفاتجهاز تحديد الطاقة الكهربائية CS350M | |
| نظام الدعم 2-، 3- أو 4-الكترود | نطاق الطاقة المحتملة والتيار: تلقائي |
| نطاق التحكم في الإمكانات: ± 10 فولت | نطاق التحكم بالتيار: ± 2A |
| دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × كامل النطاق |
| دقة إمكانية: 10μV (> 100Hz) ، 3μV (< 10Hz) | حساسية التيار:1pA |
| وقت الارتفاع: <1μs (<10mA) ، <10μs (<2A) | عائق مدخل كهرباء المرجعية:1012-حسناً |
| نطاق التيار: 2nA ~ 2A ، 10 نطاقات | فولتاج الامتثال: ± 21V (لديها خيار ± 30.V) |
| الحد الأقصى للطاقة الكهربائية: 2A | معدل مسح CV و LSV: 0.001mV ~ 10,000V / s |
| عرض نبضات CA و CC: 0.0001 ~ 65,000s | زيادة التيار خلال الفحص: 1mA@1A/ms |
| زيادة محتملة أثناء الفحص: 0.076mV@1V/ms | تردد SWV: 0.001 ~ 100 كيلو هرتز |
| عرض النبضات DPV و NPV: 0.0001 ~ 1000s | جمع البيانات AD:16bit@1MHz,20bit@1kHz |
| دقة 16 بت، وقت الإعداد: 1μs | الحد الأدنى لزيادة الإمكانات في CV: 0.075mV |
| تردد IMP: 10μHz ~ 1MHz | مرشحات المرور المنخفض: تغطي 8 عقود |
| نظام التشغيل: ويندوز 10/11 | واجهة: USB 20 |
| الوزن / القياسات: 6.5kg، 36.5 × 30.5 × 16 سم | |
| EIS (مصطلح الطيف الكهروكيماوي) | |
| مولد الإشارة | |
| نطاق التردد:10μHz~1MHz | نطاق التيار المتردد:1mV ~ 2500mV |
| تعصب التيار المباشر: -10 ~ + 10 فولت | عائق الخروج: 50Ω |
| شكل الموجة: موجة الصينوس، موجة مثلثية وموجة مربعة | تشويه الموجة: < 1% |
| وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص | |
| تحليل الإشارة | |
| وقت التكامل: الحد الأدنى:10ms أو أطول وقت في الدورة | الحد الأقصى106دورات أو 105s |
| تأخير القياس: 0~105s | |
| تعويض تعويض التيار المباشر | |
| نطاق التعويض التلقائي المحتمل: -10V ~ + 10V | نطاق تعويض التيار: -1A ~ + 1A |
| عرض النطاق الترددي: نطاق التردد 8 عقود ، ضبط تلقائي ويدوي | |
تقنيات إمكانية التحكم في التحليل الكهربائي CS350M
الاستقطاب المستقر
الاستقطاب العابر
أسلوب كرونو
تقييم الفولت
الطيف الكهروكيميائي للمقاومةsنسخة (EIS)
قياسات التآكل
اختبار البطارية
آمبرومتر
Exteالمواضيع
# هناك طريقة التجريد المقابلة.
التطبيق
تحليل الكهربائي
● يمكن أن يقيس مؤشر القدرات للقياس الكهربائي CS350M إمكانية نصف الموجة (ORR) ، الإمكانية الزائدة (HER ، OER) للمحفز ،ولها وظيفة حساب كثافة طاقة الذروة وكثافة الطاقة.
● قياس دوري طويل الأجل لـ ORR ، OER ، HER ،
CO2RR بواسطة تقنيات مثل تقييم التيار الدوري،
إمكانية الحرارة، والكمال الحراري. كفاءة فاراداي يمكن أن
تم قياسها بواسطة جهاز تحديد القوة الثنائية
منحنى LSV للمحفزات في محلول قليلي
● الحد الأقصى للتيار يمكن أن يكون 20A والجهد التوافق يمكن أن يكون 30V، ومع تقنية تعويض الأشعة تحت الحمراء،
يمكن لـ (كورتيست) قياس القدرة الزائدة للقطب الكهربائي بدقة، وهي ميزة كبيرة في مجال التحليل الكهربائي.
المزايا
عائمة بالكامل
تم تصميم CS350M كمحفز كامل ، ويمكن استخدامه للدراسة الكهروكيميائية للكهرباء العاملة المتصلة بالأرض ، مثل الأوتوكلاف ، الجزء المعدني في الجسر ،الخرسانة
تخزين البيانات في الوقت الحقيقي
بالنسبة لجميع potentiostat Corrtest مثل potentiostat لتحليل الكهرباء CS350M، يمكن تخزين بيانات التجربة في الوقت الحقيقي. حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي،سيتم حفظ البيانات تلقائيًاالبيانات متوافقة مع Excel و Origin ويمكن فتحها مباشرة
الطيف الكهروكيماوي المعوق (EIS)
● يستخدم مؤشر القوة الكهربائية CS350M خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، وله قدرة قوية على مكافحة التداخل.المقاومة الداخلية للمعدة تصل إلى 1013Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)
● مع ناقل التيار الثابت وتكنولوجيا تحيز التيار المباشر ، يمكن استخدام potentiostat للتحليل الكهربائي CS350M لقياس عائق البطارية تحت حالة الشحن والتفريغ ،مناسبة لنظام المقاومة المنخفضة للغاية (مثل بطارية 18650)، بطارية حزمة ناعمة، بطارية النواة...)
نظام متعدد الأقطاب الكهربائية
● جهاز تحديد الطاقة الكهربائية CS350M يدعم نظام 2-، 3-، 4-الكترود، يمكن استخدامه لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق
● مع مقياس المقاومة الصفرية لقياس التيار الكهربائي
مجموعة تطوير البرمجيات (SDK)
يمكننا توفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن ندرك دعوة البيانات لـ Labview و C و C++ و C# و VC وغيرها من البرامج،الذي هو مريح للتطوير الثانوي وتخصيص أساليب الاختبار.
خيارات التيار العالي والامتثال العالي
●بوسع CS2020B/CS2040B تعزيز، يمكن زيادة تيار potentiostat للكتريكاتاليز CS350M إلى 20A/40A، والتي تلبي متطلبات خلايا الوقود، بطارية الطاقة، الغطاء الكهربائي، الخ
●يمكن تخصيص الجهاز القائم على التحكم في الكهرباء CS350M لتكون 30V فولت عالية الامتثال، والتي تلبي متطلبات الاختبار في حلول التوصيل المنخفض (النظام العضوي، ونظام الخرسانة الخ) ،مناسبة بشكل خاص لدراسة تخفيض الكربون والنيتروجين.
تحليل البيانات متعدد الاستخدامات
CS Studio هو برنامج لـ Corrtest potentiostat incl. potentiostat للـ electrocatalysis CS350M للسيطرة على التجربة وتحليل البيانات. يمكنه القيام:,تحليل التكامل وارتفاع الذروة من المنحنى الفولتمتري ، وتخصيص الدوائر المكافئة لـ EIS وتثبيت طيف المعوقات ، إلخ.
● منحنى الاستقطاب متعدد المعايير
● تثبيت نظام EIS
● تحليل الضوضاء الكهروكيميائية
● حساب السعة الزائفة
● القدرة المحددة لـ GCD، الكفاءة
● تحليل مخططات موت - شوتكي
● تحليل السيرة الذاتية
اختبار الجمع
البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة
يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.
اختبار الجمع: تحليل الكهربائي
السؤال: هل يمكنني تثبيت وتفقد برنامج potentiostat للتحليل الكهربائي CS350M دون توصيل potentiostat قبل الشراء؟
ج: خلال الاتصالات قبل البيع، لدينا عملاء يريدون رؤية برنامج CS الاستوديو لدينا قبل أن يقرروا الشراء. يمكننا إرسال حزمة البرمجيات لتركيبك،ومن ثم يرجى اتباع الخطوات لاستخدام الوضع التجريبي دون الاتصال إلى Corrtest potentiostat.
س: كيفية التحقق والحكم في ما إذا كان جهاز التحكم في الكهرباء CS350M يعمل بشكل طبيعي؟
الجواب: يمكنك استخدام الخلية المزيفة ((نقدمها مع potentiostat) لتحكم في ما إذا كان potentiostat للتحليل الكهربائي CS350M يعمل بشكل طبيعي. الخلية المزيفة هي خلية قياسية محاكاة.يمكنك أن تفعل potentiostatic، galvanostatic، eis تجربة وتحقق من قيمة الإمكانات والتيار.
س: لماذا يكون الحل عادةً أنظمة حمضية وقلوية قوية، مع عدد قليل جداً من الأنظمة المحايدة؟
الجواب: الان الانقسام PEM للمياه يستخدم أيضا تكنولوجيا طلاء CCM، تماما مثل خلايا الوقود. يتم استخدام محفز مرتبط باستخدام موصلات البروتونات لقيادة البروتونات، والحفز في بيئة حمضية.نأخذ (نافيون) كمثال، فإن بيئة المحفز تعادل حوالي 10٪ من حمض الكبريتيك.
س: بعد الانتهاء من اختبار LSV لـ OER ، يظل الجهد في الدائرة المفتوحة (المستخدم في اختبار معوقة التيار المتردد) غير مستقر ويظل قراءة الجهد تتناقص. ماذا يجب أن أفعل؟
ج: بعد الاستقطاب، المادة في حالة غير مستقرة.
س: كيفية وصف استقرار ومحتوى النشاط لمحفزات ORR مع potentiostat للتحليل الكهربائي CS350M؟
ج: قم بتشغيل دورة CV ، مقارنة CV و LSV قبل وبعد ، على سبيل المثال 30000 دورة.
قياس منحنى i-t
خذ صور TEM قبل وبعد الاستقرار لمعرفة ما إذا كان المحفز قد تجمع.
س: بالنسبة لـ HER و OER ، هل يجب أن يكون المحفز هيدروفيلياً أم هيدروفوبياً؟
الجواب: الهيدروفيلية والهوائية هي الأفضل الهيدروفيلية تسمح للكهربائي أن يتسلل بالكامل إلى المحفزبينما يسمح الهوائي للغاز المنتج بالانفصال بسرعة عن سطح المحفز.
س: كيفية تعيين معدل فحص LSV لـ ORR ، HER ، و OER؟
ج: بالنسبة لـ ORR ، 5 mV / s أفضل ، و 10 mV / s جيد أيضًا. إذا كان معدل الفحص مرتفعًا جدًا ، فسيكون الخلفية كبيرة ؛ إذا كان منخفضاً جدًا ، فسيكون تأثير النظافات الضارة كبيرًا.5mV/s أو 2mV/s أفضليجب أن يكون للمواد المختلفة معدل مسح محسّن. إذا كان للمادة مساحة سطح محددة كبيرة، مثل مواد الكربون،يجب تقليل معدل الفحص بشكل مناسب لتقليل خلفية السعة.
