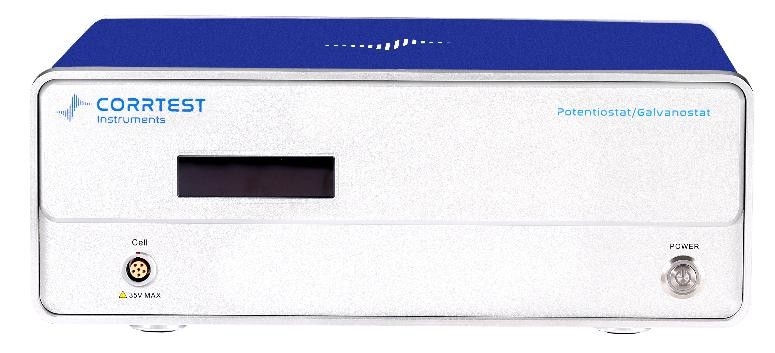

EIS الطيف الكهروكيميائي للكهرباء الوقاية Potentiostat و Galvanostat CS350M

مستوى الطيف الكهروميكانيكي للمعوقات CS350Mيتكون من محرك طاقة عالية عالية الدقة / محرك غالفانوسات ، مولد وظيفة عشوائية DDS ، محلل ارتباط مزدوج القنوات ،محولات وواجهات توسيع مزدوجة القنوات عالية السرعة 16 بت / عالية الدقة 24 بت ADالحد الأقصى للتيار هو ± 2A ، نطاق الإمكانات هو ± 10V. الجهد المتوافق هو ± 21V. نطاق تردد الطيف الكهروكيماوي المعوق (EIS) هو 10uHz ~ 1MHz.يمكن استخدامه لمختلف المجالات الكهروكيميائية مثل التآكل، الطاقة والمواد والتحليل الكهربائي. يمكن زيادة التيار إلى 20A/40A مع محفز التيار CS2020B / CS2040B.نحن نقدم 7 تقنيات EIS مختلفة لتلبية متطلبات مختلفة، مثل EIS الاحتياطي (Nyquist ، Bode) ، EIS الاحتياطي ، EIS الاحتياطي (وتردد اختياري) ، EIS الاحتياطي ((وتردد اختياري) ، Mott-Schottky ، EIS الاحتياطي مقابل الوقت (وتردد واحد) ،EIS الكالفونوستاتيكية مقابلالوقت (تردد واحد) جميع إمكانات الكمبيوتر الكيميائي الكهربائي الكهربائي الكهربائي يوفّر إصلاحاً معادلاً للدائرة في البرنامج.

ما هو الطيف الكهروكيميائي للمقاومة؟

الطيف الكهروكيماوي المعوق (EIS) يوفر بيانات حركية و ميكانيكية للأنظمة الكهروكيميائية و يستخدم على نطاق واسع في دراسة التآكل ، وتحويل الطاقة وتخزينها ، وأجهزة الاستشعار والاستشعار الحيوي,وما إلى ذلك، عادة ما يتم قياس طيف المعوقة الكهروكيميائية (EIS) عن طريق تطبيق إمكانات التيار المتردد على خلية كهروكيميائية ثم قياس التيار من خلال الخلية.يصف الطيف الكهروميكاني للمعوقات استجابة الوقت للأنظمة الكهروميكانية باستخدام التيار المتردد (AC) منخفضة التردد على مجموعة من التردداتباستخدام تركيب الكترود الذي يتكون من عمل، مرجعية،والإلكترودات العاكسة يتم تمرير الجهد المعروف من الإلكترود العامل عبر محلول تحليل كهربائي وإلى الإلكترود العاكسيتم إنتاج القياسات الكمية بواسطة EIS وتمكن من تقييم الآليات الكهروكيميائية الصغيرة في واجهة الأقطاب الكهربائية وداخل المحلول الكهربائي.يتم نمذجة البيانات التي تم جمعها باستخدام EIS مع دائرة مكافئة كهربائية مناسبة، الناتجة عن ترتيب من العناصر عدد قليل جدا من الخلايا الكهروكيميائية يمكن نمطها باستخدام عنصر دائرة معادلة واحدة.عادة ما تتكون نماذج EIS من عدد من عناصر الشبكةكل من التركيبات المتسلسلة والمتوازيةمن العناصر تحدث.

تطبيقات مستوى الطيف الكهروميكانيكي للمعوقات CS350M

جأوالزهرة: مستوى الطيف الكهروميكانيكي للمعوقات CS350Mيتضمن جميع التقنيات الكهروكيميائية لقياس التآكل مثل OCP ، منحنى الاستقطاب (potentiodynamic) ، EIS ، الاستقطاب الدوري CPP ( منحنى الاستقطاب) ،إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)اختبار انتشار الهيدروجين، ZRA، الضوضاء الكهروكيميائية، الخ. يمكن استخدامه لدراسة آلية تآكل المعادن ومقاومة التآكل،وتقييم متانة الطلاء وكفاءة التضحية تيار الأندوديمكن استخدامه أيضًا لفحص سريع لمثبطات التآكل ، المبيدات الفطرية ، إلخ.

وهو يستخدم خوارزمية التكامل الارتباطية وتقنية مزدوجة القناة أكثر من عينة، ولها قدرة قوية ضد التدخل. المقاومة الداخلية للمعدة تصل إلى 10¹³Ω. انها مناسبة لقياسات EIS من نظام عالية العائق (مثل الطلاء، والخرسانة الخ)

اختبار الشيخوخة بالرذاذ الملحي لطلاء المعوقة العالية

يسار: منحنيات الاستقطاب من سبيكة الـ Ti و الفولاذ المقاوم للصدأ في محلول NaCl بنسبة 3٪ يمين: ECN من الفولاذ منخفض الكربون في 0.05mol / LCL + 0.1mol / LNaHCO3

Eعصبي

مع تقنيات LSV، CV، الشحن والفراغ الغلافي (GCD) ، EIS الغلافي، ودورة تعويض IR الدقيقة،مستوى الطيف الكهروميكانيكي للمعوقات CS350Mتستخدم على نطاق واسع في السوبر مكثفات ، بطاريات ليثيوم أيون ، بطاريات ليثيوم أيون ، خلايا الوقود ، بطاريات ليثيوم إس ، خلايا الطاقة الشمسية ، بطاريات الحالة الصلبة ، بطاريات التدفق ، بطاريات المعدنية الهوائية ، الخ.إنها أداة علمية ممتازة للباحثين في مجالات الطاقة والمواد.

منحنى CV للمكثف الفائق PPy في محلول 0.5 mol/L H2SO4

تحليل الكهربائي

●مستوى الطيف الكهروميكانيكي للمعوقات CS350Mيمكن أن تقيس نصف الموجة

إمكانية (ORR) ، الإمكانية الزائدة (HER ، OER) من المحفز ، ولديه وظيفة حساب كثافة الطاقة الذروة وكثافة الطاقة.

● قياس دوري طويل الأجل لـ ORR ، OER ، HER ،

CO2RR بواسطة تقنيات مثل تقييم التيار الدوري،

يمكن قياس كفاءة فاراداي باستخدام جهاز تحديد الطاقة

منحنى LSV للمحفزات في محلول قليلي

● الحد الأقصى للتيار يمكن أن يكون 20A والجهد التوافق يمكن أن يكون 30V، ومع تقنية تعويض الأشعة تحت الحمراء،

مستوى الطيف الكهروميكانيكي للمعوقات CS350Mيمكن أن تقيس بدقة إضافية إمكانية الأقطاب الكهربائية، والتي هي ميزة كبيرة في مجال التحليل الكهربائي.

ميزات البرنامج مستوى الطيف الكهروميكانيكي للمعوقات CS350M

تقييم التردد الدوري:يوفر برنامج ستوديو CS للمستخدمينأي شيءالتفاضل/التكاملمجموعةوالتي يمكن أن تكمل حساب ارتفاع الذروة، منطقة الذروة وإمكانات الذروة من منحنيات CV. في تقنية CV، أثناء تحليل البيانات، هناك وظيفة اختيار دورة دقيقة ((() لإظهار.

مخطط الطاولة ومعدل التآكل:يوفر استوديو سي إس أيضا صلابة غير خطية قوية على معادلة بتلر - فولمر من منحنى الاستقطاب. يمكن أن يحسب منحدر تافل، كثافة التآكل التيار، الحد التيار،مقاومة الاستقطاب، معدل التآكل. يمكن أن يحسب أيضا كثافة الطيف الطاقة، ومقاومة الضوضاء ومقاومة الطيف الضوضاء على أساس قياسات ECN.

اختبار البطارية وتحليلها:

كفاءة الشحن والتفريغ والقدرة والقدرة المحددة وطاقة الشحن والتفريغ.

الطيف الكهروكيماوي للمعوقةتحليل (EIS):(بود) ، (نيكويست) ، (موت شوتكي)

أثناء تحليل بيانات EIS ، هناك وظيفة تثبيت مدمجة لرسم الدائرة المكافئة المخصصة.

تقنياتمستوى الطيف الكهروميكانيكي للمعوقات CS350M

الطيف الكهروكيميائي للمقاومةsنسخة (EIS)

• EIS المحتملة (Nyquist ، Bode)
• الـ EIS الغلافي الساطع
• إشارات إلكترونية إحتياطية (تردد اختياري)
• EIS Galvanostatic ((تردد اختياري)
• (موت-شوتكي)
• EIS الإحتياطي مقابل الوقت (تردد واحد)
• EIS الغلفانوساتيكية مقابل الوقت (تردد واحد)

الاستقطاب المستقر

• إمكانية الدوائر المفتوحة (OCP)
• إمكانية الوضع (منحنى I-T)
• غالفانوستاتيك
• الديناميكية المحتملة (مخطط تابيل)
• غالفانوديناميكية (DGP)

الاستقطاب العابر

• العديد من الخطوات المحتملة
• خطوات التيار المتعدد
• خطوة السلالم المحتملة (VSTEP)
• الدرج الكالفاني (ISTEP)

أسلوب كرونو

• تقييم الطاقة الزمنية (CP)
• معدل الحرارة (CA)
• الكرونوكولومتر (CC)

تقييم الفولت

• تقييم الفولتاميتري الخطي (LSV)
• تقييم الفولتيمترية الدورية (CV)
• تقييم التيار الكهربائي للسلالم (SCV) #
• تقييم التيار الكهربائي للموجات المربعة (SWV) #
• تقييم فولتاميترية النبضات التفاضلية (DPV) #
• تقييم فولتيمتر النبض العادي (NPV) #
• تقييم فولتاميترية النبض الطبيعي التفاضلي (DNPV) #
• تقييم التيار الكهربائي المتردد (ACV)
• 2^وتقييم التيار الكهربائي المتردد (SHACV)
• تحويل فورييه AC Voltammetry (FTACV)

قياسات التآكل

• منحنى الاستقطاب الدوري (CPP)
• منحنى الاستقطاب الخطي (LPR)
• إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)
• الضوضاء الكهروكيميائية
• مقياس المقاومة الصفرية (ZRA)

اختبار البطارية

• شحن وتفريغ البطارية
• شحن وتفريغ غالفانوستاتيكي (GCD)
• شحن وتفريغ إحتياطي (PCD)
• تقنية التصفية المتقطعة الاحتياطية (PITT)
• تقنية التصفية المتقطعة الكهربائية (GITT)

آمبرومتر

• مقياس النبضات التفاضلية (DPA)
• تقييم النبضات المختلفة المزدوجة (DDPA)
• قياس قوة النبض الثلاثي (TPA)
• الكشف المتكامل عن النبضات (IPAD)

Exteالمواضيع

• التخلص الكهروكيميائي/ الترسب
• التحليل الكهربائي بالجملة باستخدام قياس الكولومتر (BE)
• Rs القياس

# هناك طريقة التجريد المقابلة.

س:Wيظهر التفاعل التحفيزي في الترددات العاليةالمنطقةمن الطيف الكهروكيماوي للمعوقة(إي إس) ؟

الجواب: تسبب التفاعل الحثي بشكل رئيسي من قبل الملف. ترتبط التفاعل الحثي بشكل إيجابي مع طول الملف والتردد ، وترتبط سلبيًا مع نصف قطر الملف.سيكون أكثر وضوحا في المنطقة عالية التردد وأنظمة المقاومة المنخفضة (مثل البطاريات)لتقليلها، يرجى محاولة لتقصير كابل الأقطاب الكهربائية، و أيضا انتبه إلى عدم وجود ملفات أخرى حول الجهاز أو العينة.

س:Wالقياسالطيف الكهروكيماوي للمعوقة(إي إس) ، هل أحتاج إلىانتظر قليلا قبل قياس بعدبناءإنجالـالاختبارالنظام؟

ج: عند إجراء اختبار EIS ، يجب عليك التأكد من أن نظام الاختبار مستقر ، وعموماً ما يكون مراقبة OCP كافية. تحتاج بعض الأنظمة ، مثل بطاريات الزنك الهواء ، إلى الانتظار لتحقيق الاستقرار بعد التجميع.بينما البعض، مثل التحفيز الكهربائي ، لا تستغرق عادة وقتًا طويلاً لتحقيق الاستقرار. تقييم OCP هو المعيار.

س:لا يوجدنصف دائرةفي-أجلالطيف الكهروكيميائي للعائق (EIS)الاختبارما المشكلة؟

ج: ليس لكل عينات نصف دائرة صغيرة في EIS. نصف دائرة صغيرة موجودة في منطقة التردد العالي، والتي يتم التحكم فيها عن طريق نقل الشحنة. الخط المستقيم موجود في منطقة التردد المنخفض،والذي يتم التحكم به عن طريق الانتشاربالنسبة لمادة الكربون، قد تكون السعة كبيرة نسبيا، تظهر قوس بدلا من نصف دائرة.

س: لماذا يجب أن تكون الإحداثيات الأفقية والعمودية متسقة عند رسم المخططالطيف الكهروكيماوي للمعوقة(إي إس) ؟

ج: لأن هذا طائرة معقدة. إنه شرط رياضي.
