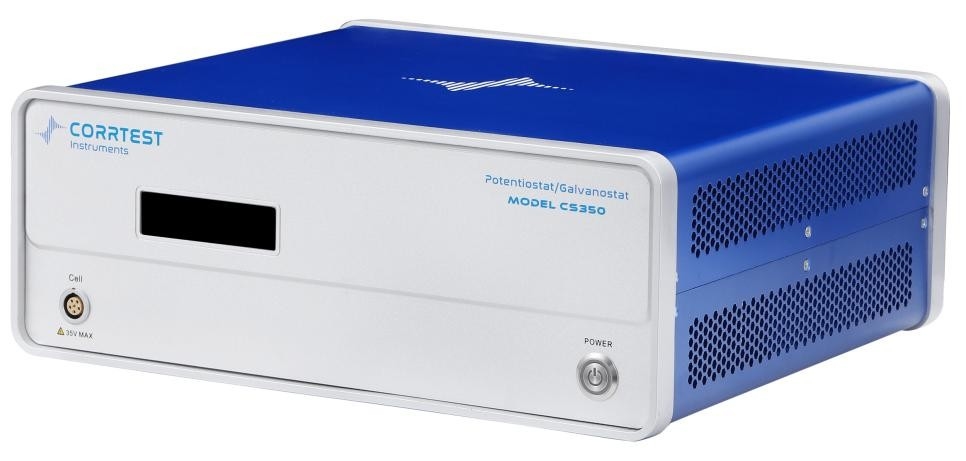

Corrtest قناة واحدة Potentiostat Galvanostat CS350M مع EIS

Corrtest potentiostat نموذج galvanostat CS350M مع eisيتكون من مولد وظيفة تعسفية DDS ، و potentiostat / galvanostat عالية الطاقة ، ومحلل الارتباط مزدوج القنوات ،محولات وواجهات توسيع مزدوجة القناة عالية السرعة 16 بت / عالية الدقة 24 بت ADيمكن استخدامه لمختلف المجالات الكهروكيميائية مثل التآكل والطاقة والمواد والتحليل الكهربائي.يمكن زيادة التيار إلى 20A / 40A / 100A مع مكبر التيار CS2020B / CS2040B / CS2100B.

خصائص الأجهزة الرئيسية للتآكلاختبار potentiodynamic potentiostat galvanostat CS350M

- EIS/FRA المدمجة، EIS نطاق التردد: 10μHz~1MHz

- عرض النطاق الترددي العالي و مكبر عائق المدخل العالي

- المدمج في FPGA DDS جهاز توليف إشارة

- قوة عالية Potentiostat / Galvanostat / ZRA ؛

- نطاق التحكم بالتيار: ± 2A (20A / 40A / 100A محفز اختياري)

- نطاق التحكم في الإمكانات: ± 10 فولت

- فولتاج الامتثال: ± 21V ((± 30V اختياري)

- دقة إمكانية: 10 ميكرو فولت

- القرار الحالي 1pA

التطبيقاتمنCorrtest potentiostat نموذج galvanostat CS350M مع eis

● دراسة مواد الطاقة (بطارية الليثيوم أيون، خلايا الطاقة الشمسية، خلايا الوقود، مكثفات فائقة) ، المواد الوظيفية المتقدمة

● التحفيز الكهربائي (HER، OER، ORR، CO2RR، NRR)

● دراسة مقاومة التآكل وتقييم مقاومة التآكل للمعادن؛ تقييم سريع لمثبطات التآكل، والطلاء، وكفاءة الحماية الكاثودية

● التوليف الكهربائي، التصفيف الكهربائي/تعيين الكهرباء، أكسدة الأندود، التحليل الكهربائي

التطبيقات

جأوالزهرة: Corrtest potentiostat نموذج galvanostat CS350M مع eisيتضمن جميع التقنيات الكهروكيميائية لقياس التآكل مثل OCP ، منحنى الاستقطاب (potentiodynamic) ، EIS ، الاستقطاب الدوري CPP ( منحنى الاستقطاب) ،إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)اختبار انتشار الهيدروجين، ZRA، الضوضاء الكهروكيميائية، الخ. يمكن استخدامه لدراسة آلية تآكل المعادن ومقاومة التآكل،وتقييم متانة الطلاء وكفاءة التضحية تيار الأندوديمكن استخدامه أيضًا لفحص سريع لمثبطات التآكل ، المبيدات الفطرية ، إلخ.

اليسار: منحنيات الاستقطاب من سبيكة الـ Ti و الفولاذ المقاوم للصدأ في محلول NaCl بنسبة 3٪

اليمين: EN من الفولاذ منخفض الكربون في 0.05mol/LCl+0.1mol/LNaHCO3

يستخدم Corrtest potentiostat galvanostat CS350M مع eis خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التداخل.المقاومة الداخلية للمعدة تصل إلى 10¹³Ω. انها مناسبة لقياسات EIS من نظام عالية العائق (مثل الطلاء، والخرسانة الخ)

اختبار الشيخوخة بالرذاذ الملحي لطلاء المعوقة العالية

Eعصبي

مع تقنيات LSV، CV، الشحنة والفراغات الجالوانوستاتيكية (GCD) ، إمكانات ثابتة / EIS الحالية، ودورة تعويض IR دقيقة،Corrtest potentiostat galvanostat نموذج CS350M مع eis يستخدم على نطاق واسع في السوبر مكثفبطاريات ليثيوم أيون، بطاريات الصوديوم أيون، خلايا الوقود، بطاريات ليثيوم إس، خلايا الطاقة الشمسية، بطاريات الحالة الصلبة، بطاريات التدفق، بطاريات المعدنية الهواء الخإنها أداة علمية ممتازة للباحثين في مجالات الطاقة والمواد.

منحنى CV للمكثف الفائق PPy في محلول 0.5 mol/L H2SO4

تحليل الكهربائي

● يمكن لـ Corrtest potentiostat galvanostat CS350M مع eis قياس إمكانية نصف الموجة (ORR) ، الإمكانية الزائدة (HER ، OER) للمحفز ،ولها وظيفة حساب كثافة طاقة الذروة وكثافة الطاقة.

● قياس دوري طويل الأجل لـ ORR ، OER ، HER ،

CO2RR بواسطة تقنيات مثل تقييم التيار الدوري،

إمكانية الحرارة، والكمال الحراري. كفاءة فاراداي يمكن أن

تم قياسها بواسطة جهاز تحديد القوة الثنائية

منحنى LSV للمحفزات في القاعدةمحلول خط

● الحد الأقصى للتيار يمكن أن يكون 20A والجهد التوافق يمكن أن يكون 30V، ومع تقنية تعويض الأشعة تحت الحمراء،

Corrtest potentiostat galvanostat نموذج CS350M مع eis يمكن أن تقيس بدقة

إضافية إمكانية الأقطاب الكهربائية، والتي هي ميزة كبيرة في مجال التحفيز الكهربائي.

مزايا Corrtest potentiostat galvanostat CS350M مع eis

عائمة بالكامل

جميع أدوات Corrtest potentiostats / galvanostats بما في ذلكمحرك طاقة محرك غالفانوسات CS350M مع eisتم تصميمها كطائرة عائمة بالكامل، ويمكن استخدامها للدراسة الكهروكيميائية للكهرباء العاملة المتصلة بالأرض، مثل الأوتوكلاف، الجزء المعدني في الجسر، الخرسانة

تخزين البيانات في الوقت الحقيقي

يمكن تخزين بيانات التجربة في الوقت الحقيقي حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي سيتم حفظ البيانات تلقائيًاويمكن فتحها مباشرة.

الطيف الكهروكيماوي للعائق (((EIS)

●Corrtest potentiostat نموذج galvanostat CS350M مع eisيستخدم خوارزمية تكامل الارتباط وتقنية العينات الزائدة القناة المزدوجة ، ولها قدرة قوية على مكافحة التدخل. المقاومة الداخلية للأداة تصل إلى 10¹³Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)

● مع ناقل التيار الثابت وتكنولوجيا تحيز التيار المباشر،Corrtest potentiostat نموذج galvanostat CS350M مع eisيمكن استخدامها لقياس عائق البطارية تحت حالة الشحن والفراغ ، مناسبة لنظام المقاومة المنخفضة للغاية (مثل بطارية 18650 ، بطارية الحزمة الناعمة ، جوهر البطارية...)

نظام متعدد الأقطاب الكهربائية

●Corrtest potentiostat نموذج galvanostat CS350M مع eisيدعم نظام 2-، 3-، 4-الكترود، ويمكن استخدامه لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق

● مقياس المقاومة الصفرية لقياس التيار الكهربائي

مجموعة تطوير البرمجيات (SDK)

Corrtest potentiostat نموذج galvanostat CS350M مع eisتوفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن تحقق دعوة البيانات لـ Labview و C و C ++ و C # و VC وغيرها من البرامج.

خيارات التيار العالي والامتثال العالي

●بوسع CS2020B/CS2040B/CS2100B تعزيز، يمكن زيادة التيار إلى 20A/40A/100A، والتي تلبي المتطلبات في خلايا الوقود، بطارية الطاقة، الغطاء الكهربائي، الخ

● يمكن تخصيص فولتاج الامتثال لـ Corrtest potentiostat galvanostat نموذج CS350M مع eis ليكون ± 30V ، والذي يستوفي متطلبات الاختبار في حلول التوصيل المنخفض (النظام العضوي ،نظام الخرسانة الخ)مناسبة بشكل خاص لدراسة تخفيض الكربون والنيتروجين.

تحليل البيانات متعدد الاستخدامات

سي إس ستوديو هو البرنامجCorrtest potentiostat نموذج galvanostat CS350M مع eisللتحكم في التجارب وتحليل البيانات. يمكن أن تفعل: تعديل منحنى Tafel متعدد المعايير ، والانتاج ، والتكامل وتحليل ارتفاع الذروة من المنحنى التوالتامي ،تخصيص الدوائر المكافئة لـ EIS وتثبيت طيف المعوقة، إلخ

● منحنى الاستقطاب متعدد المعايير

● تثبيت نظام EIS

● تحليل الضوضاء الكهروكيميائية

● حساب السعة الزائفة

● القدرة المحددة لـ GCD، الكفاءة

● تحليل مخططات موت - شوتكي

● تحليل السيرة الذاتية

اختبار الجمع

البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة

يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.

اختبار الجمع: اختبارات التآكل اختبار الجمع: اختبارات مكثفات مزيفة

ميزات البرمجيات لـ Corrtest potentiostat galvanostat CS350M مع eis

تقييم التردد الدوري:يوفر برنامج CS Studio للمستخدمين تسوية متنوعةالتفاضل/التكاملمجموعة، والتي يمكن أن تكمل حساب ارتفاع الذروة، منطقة الذروة وإمكانات الذروة من منحنيات CV. في تقنية CV، أثناء تحليل البيانات، هناك وظيفة اختيار دورة دقيقة ((() لتظهر.

مخطط الطاولة ومعدل التآكل:يوفر استوديو سي إس أيضا صلابة غير خطية قوية على معادلة بتلر - فولمر من منحنى الاستقطاب. يمكن أن يحسب منحدر تافل، كثافة التآكل التيار، الحد التيار،مقاومة الاستقطاب، معدل التآكل. يمكن أن يحسب أيضا كثافة الطيف الطاقة، ومقاومة الضوضاء ومقاومة الطيف الضوضاء على أساس قياسات ECN.

اختبار البطارية وتحليلها:

كفاءة الشحن والتفريغ والقدرة والقدرة المحددة وطاقة الشحن والتفريغ.

تحليل EIS:(بود) ، (نيكويست) ، (موت شوتكي)

أثناء تحليل بيانات EIS ، هناك وظيفة تثبيت مدمجة لرسم الدائرة المكافئة المخصصة.

تقنيات إختبار محرك القوة الكهربائية (Cortest potentiostat) ، محرك القوة الكهربائية (Galvanostat) ، نموذج CS350M
