تفاصيل المنتج
مكان المنشأ: ووهان ، الصين
اسم العلامة التجارية: Corrtest
إصدار الشهادات: CE, ISO9001
رقم الموديل: CS350M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق قياسي
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 1000 مجموعة / سنة
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

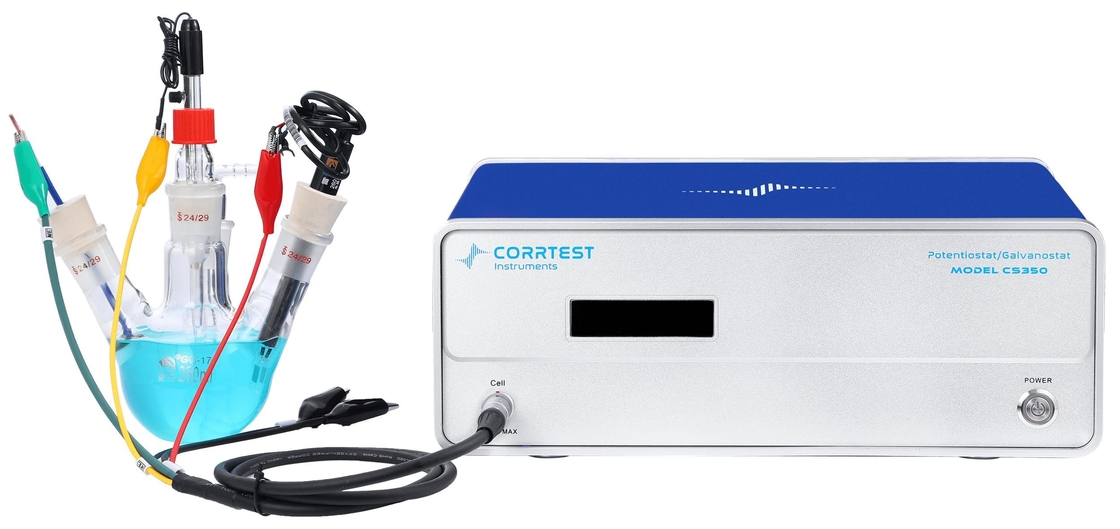

ثلاثة إلكترودات إمكانات CS350M تتكون من مولد DDS وظيفة عشوائية، إمكانات عالية الطاقة / galvanostat، محلل الارتباط القناة المزدوجة،محولات وواجهات توسيع مزدوجة القناة عالية السرعة 16 بت / عالية الدقة 24 بت ADالحد الأقصى للتيار هو ± 2A ، ونطاق الإمكانات هو ± 10V. نطاق تردد EIS هو 10uHz ~ 1MHz. يمكن استخدامه لمختلف المجالات الكهروكيميائية مثل التآكل والطاقة والمواد والتحليل الكهربائي.يمكن زيادة التيار إلى 20A / 40A مع زيادة التيار CS2020B / CS2040Bلا يمكن قياس CS350M فقط لنظام 3 أقطاب كهربائية ، ولكن يمكن تطبيقه أيضًا على تكوينات أخرى.
ما هو نظام الكهرباء الثلاثة؟
يتكون نظام الأقطاب الكهربائية الثلاثة من أقطاب الكهرباء العاملة ، وأقطاب الكهرباء المضادة ، وأقطاب الكهرباء المرجعية.دور الكهرباء المرجعية هو أن تعمل كمرجع في قياس ومراقبة إمكانات الكهرباء العاملةمعظم الاختبارات الكهروكيميائية هي نظام 3 أقطاب كهربائية.
مزايا محول الكهرباء الثلاث CS350M
نظام متعدد الأقطاب الكهربائية
● ثلاثة إلكترود potentiostat CS350M يدعم 2-الكترود، نظام 3-الكترود، ونظام 4-الكترود، ويمكن استخدامها لاختبار المقاومة الداخلية للبطارية أو 4-الكترود قياس عائق فيلم رقيق
● مع مقياس المقاومة الصفرية لقياس التيار الكهربائي
عائمة بالكامل
تم تصميم جميع potentiostats Corrtest / galvanostats بما في ذلك potentiostat CS350M ثلاثة أقطاب كهربائية كطائرة عائمة بالكامل ،ويمكن استخدامه للدراسة الكهروكيميائية للكهرباء العاملة المتصلة بالأرض، مثل الأوتوكلاف، جزء معدني في الجسر، الخرسانة
تخزين البيانات في الوقت الحقيقي
يمكن تخزين بيانات التجربة في الوقت الحقيقي حتى لو تم قطع الاختبار بسبب انقطاع التيار الكهربائي ، سيتم حفظ البيانات تلقائيًا.
الطيف الكهروكيماوي للمعوقات ((EIS)
● يستخدم محول الكهرباء الثلاث CS350M خوارزمية التكامل الارتباطي وتقنية العينات الزائدة القناة المزدوجة ، وله قدرة قوية على مكافحة التدخل.المقاومة الداخلية للمعدة تصل إلى 1013Ω. انها مناسبة لقياسات EIS من النظام عالية العائق (مثل الطلاء، والخرسانة الخ)
● مع ناقل التيار الثابت وتكنولوجيا تحيز التيار المباشر، يمكن استخدام ثلاثة إلكترودات إمكانية CS350M لقياس عائق البطارية تحت حالة الشحن والفراغ،مناسبة لنظام المقاومة المنخفضة للغاية (مثل بطارية 18650)، بطارية حزمة ناعمة، بطارية النواة...)
مجموعة تطوير البرمجيات (SDK)
يمكننا توفير واجهات التطوير الثانوية، واجهات API العامة وأمثلة التطوير، ويمكن أن ندرك دعوة البيانات لـ Labview و C و C++ و C# و VC وغيرها من البرامج،الذي هو مريح للتطوير الثانوي وتخصيص أساليب الاختبار.
خيارات التيار العالي والامتثال العالي
●بوسع CS2020B/CS2040B تعزيز، يمكن زيادة تيار ثلاثة الإلكترودات potentiostat CS350M إلى 20A/40A، والتي تلبي المتطلبات في خلايا الوقود، بطارية الطاقة، الغسيل الكهربائي، الخ
●يمكن تخصيص الجهاز ليكون 30 فولت عالية التوافق الجهد، والتي تلبي متطلبات الاختبار في حلول التوصيل المنخفض (النظام العضوي، ونظام الخرسانة الخ) ،مناسبة بشكل خاص لدراسة تخفيض الكربون والنيتروجين.
تحليل البيانات متعدد الاستخدامات
سي إس ستوديو هو برنامج لـ Corrtest potentiostat للسيطرة على التجربة وتحليل البيانات. يمكنه القيام:تحليل التكامل وارتفاع الذروة من المنحنى الفولتمتري، تخصيص الدوائر المكافئة لـ EIS وتثبيت طيف المعوقات ، إلخ.
● منحنى الاستقطاب متعدد المعايير
● تثبيت نظام EIS
● تحليل الضوضاء الكهروكيميائية
● حساب السعة الزائفة
● القدرة المحددة لـ GCD، الكفاءة
● تحليل مخططات موت - شوتكي
● تحليل السيرة الذاتية
اختبار الجمع
البرمجيات استوديو CS يدعم اختبار الجمع لمختلف التجارب لتحقيق مرنة
يمكنك تعيين المعلمات لكل تجربة مسبقا، وتعيين الفواصل، ووقت الانتظار الخ بين كل تجربة.التجارب المختلفة ستعمل واحدة تلو الأخرى.
اختبار الجمع: اختبارات التآكل
اختبار الجمع: اختبارات مكثفات زائفة
| مواصفاتمحرك إمكانيات ثلاثة أقطاب CS350M | |
| دعم نظام 2-، 3-الكترود أو 4-الكترود | نطاق الطاقة المحتملة والتيار: تلقائي |
| نطاق التحكم في الإمكانات: ± 10 فولت | نطاق التحكم بالتيار: ± 2A |
| دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × كامل النطاق |
| دقة إمكانية: 10μV (> 100Hz) ، 3μV (< 10Hz) | حساسية التيار:1pA |
| وقت الارتفاع: <1μs (<10mA) ، <10μs (<2A) | عائق مدخل كهرباء المرجعية:1012-حسناً |
| نطاق التيار: 2nA ~ 2A ، 10 نطاقات | الجهد المتوافق: ± 21 فولت |
| الحد الأقصى للطاقة الكهربائية: 2A | معدل مسح CV و LSV: 0.001mV ~ 10,000V / s |
| عرض نبضات CA و CC: 0.0001 ~ 65,000s | زيادة التيار خلال الفحص: 1mA@1A/ms |
| زيادة محتملة أثناء الفحص: 0.076mV@1V/ms | تردد SWV: 0.001 ~ 100 كيلو هرتز |
| عرض النبضات DPV و NPV: 0.0001 ~ 1000s | جمع البيانات AD:16bit@1MHz,20bit@1kHz |
| دقة 16 بت، وقت الإعداد: 1μs | الحد الأدنى لزيادة الإمكانات في CV: 0.075mV |
| تردد IMP: 10μHz ~ 1MHz | مرشحات المرور المنخفض: تغطي 8 عقود |
| نظام التشغيل: ويندوز 10/11 | واجهة: USB 20 |
| الوزن / القياسات: 6.5kg، 36.5 × 30.5 × 16 سم | |
| EIS (مصطلح الطيف الكهروكيماوي) | |
| مولد الإشارة | |
| نطاق التردد:10μHz~1MHz | نطاق التيار المتردد:1mV ~ 2500mV |
| تعصب التيار المباشر: -10 ~ + 10 فولت | عائق الخروج: 50Ω |
| شكل الموجة: موجة الصينوس، موجة مثلثية وموجة مربعة | تشويه الموجة: < 1% |
| وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص | |
| تحليل الإشارة | |
| وقت التكامل: الحد الأدنى:10ms أو أطول وقت في الدورة | الحد الأقصى106دورات أو 105s |
| تأخير القياس: 0~105s | |
| تعويض تعويض التيار المباشر | |
| نطاق التعويض التلقائي المحتمل: -10V ~ + 10V | نطاق تعويض التيار: -1A ~ + 1A |
| عرض النطاق الترددي: نطاق التردد 8 عقود ، ضبط تلقائي ويدوي | |
تقنيات إمكانات ثلاثة أقطاب كهربائية CS350M
| التقنيات |
جS350M Wالـ EIS |
|
| مستقرة الاستقطاب |
إمكانية الدوائر المفتوحة (OCP) | √ |
| إمكانية الوضع (منحنى i-t) | √ | |
| غالفانوستاتيك | √ | |
| إمكانية الديناميكية ((مخطط الجدول) | √ | |
| غالفانوديناميكية | √ | |
| الاستقطاب العابر | خطوات متعددة الإمكانات | √ |
| خطوات متعددة التيارات | √ | |
| خطوة السلالم المحتملة (VSTEP) | √ | |
| الدرج الكالفاني (ISTEP) | √ | |
| كرونو الأساليب |
تقييم الطاقة الزمنية (CP) | √ |
| الكرومومبريومتر (CA) | √ | |
| قياس التوقيت (CC) | √ | |
| تقييم الفولت | تقييم التيار الدوري (CV) | √ |
| تقييم فولتاميترية الصفرية (LSV) ((i-v) | √ | |
| تقييم التيار الكهربائي للسلالم (SCV) # | √ | |
| تقييم الموجة المربعة (SWV) # | √ | |
| تقييم فولتاميترية النبضات التفاضلية (DPV) # | √ | |
| تقييم التيار العادي للنبض (NPV) # | √ | |
| تقييم فولتاميتريا النبض الطبيعي التفاضلي (DNPV) # | √ | |
| تقييم التيار الكهربائي المتردد (ACV) # | √ | |
| EIS | EIS المحتملة (Nyquist ، Bode) | √ |
| الـ EIS الغلافي الساطع | √ | |
| إشارات إلكترونية إحتياطية (تردد اختياري) | √ | |
| EIS Galvanostatic ((تردد اختياري) | √ | |
| (موت-شوتكي) | √ | |
| EIS الإحتياطي مقابل الوقت (تردد واحد) | √ | |
| EIS الغلفانوساتيكية مقابل الوقت (تردد واحد) | √ | |
| التآكل القياس |
منحنى الاستقطاب الدوري (CPP) | √ |
| منحنى الاستقطاب الخطي (LPR) | √ | |
| إعادة التنشيط الكهروكيماوي الاحتمالي (EPR) | √ | |
| الضوضاء الكهروكيميائية | √ | |
| مقياس المقاومة الصفرية (ZRA) | √ | |
| اختبار البطارية | شحن وتفريغ البطارية | √ |
| شحن وتفريغ غالفانوستاتيكي (GCD) | √ | |
| شحن وتفريغ إحتياطي (PCD) | √ | |
| تقنية التصفية المتقطعة الاحتياطية ((PITT) | √ | |
| تقنية التصفية المتقطعة الغلافية (GITT) | √ | |
| مقياس الأمبريومتر | مقياس النبضات التفاضلية (DPA) | √ |
| تقييم النبضات المختلفة المزدوجة (DDPA) | √ | |
| قياس قوة النبض الثلاثي (TPA) | √ | |
| الكشف المتكامل عن النبضات (IPAD) | √ | |
س: بالإضافة إلى نظام الكترود الثلاثي،محرك إمكانيات ثلاثة أقطاب CS350M
كما يدعم تكوينات أخرى مثل نظام الكترودين، و 4 الكترودات؟
أ:أجل، الجهاز القائم على ثلاثة إلكترودات (سي إس 350 إم) هو أداة متعددة الاستخدامات ومتكاملة لجميع القياسات الكهروكيميائية
س:ما هو الفرق بين نظام الكهربائيين و 3 الكهربائيين؟
أ:في نظام الكترودين، يتم توصيل CE و RE معاً إلى الكترود واحد، بينما يتم توصيل WE و SENSE معاً إلى الكترود المعاكس، ثم يتم قياس الإمكانات بأكملها،بما في ذلك الإمكانات في الواجهة بين CE والإلكتروليت، وإمكانية الالكتروليت نفسه. لذلك، إذا كان إمكانية الواجهة ليس لها تأثير حاسم على الدراسة بأكملها، يمكن استخدام نظام إلكترودين.يتم تطبيق نظام الكترود 2 عادة في تخزين الطاقة أو التحويل، مثل البطاريات وخلايا الوقود والخلايا الشمسية، الخ. كما تستخدم لقياس الحركية فائقة السرعة لعمليات الأقطاب الكهربائية أو قياس المعوقات الكهروكيميائية في الترددات العالية.
نظام الأقطاب الكهربائية الثلاثة هو النظام الأكثر استخداما في الكيمياء الكهربائية، حيث يتم التحكم في تدفقات التيار بين CE وWE، والقدرة بين WE وCE،ويتم قياس الإمكانات بين RE و Sense.
س: لماذا نستخدم نظام ثلاثة أقطاب كهربائية للكيمياء الكهربائية التحليلية؟
أ:يتم إجراء التجارب الكهروكيميائية في خلية الكهروكيميائية. تعمل الخلية الكهروكيميائية عادةً بنظام ثلاثة أقطاب كهربائية ، يتكون من أقطاب كهربائية عاملة ((WE) ،الكهرباء المرجعية ((RE) والكهرباء المقابلة ((CE))يستخدم RE لمراقبة إمكانات الأقطاب الكهربائية العاملة. الأكثر استخدامًا RE هي أقطاب الكالوميل المشبعة وأقطاب الكلوريد الفضي / الفضة (Ag / AgCl).يجب أن يكون RE جيد إمكانات ثابتة فيما يتعلق بالوقت ودرجة الحرارة التي لا ينبغي أن تتغير عن طريق تمرير تيار صغير أيضافي هذه الطريقة ، يتم الحفاظ على إمكانات ثابتة على الكهرباء العاملة باستخدام آلية ردود الفعل من خلال الكهرباء المرجعية.الكهرباء المرجعية تقدم مقاومة عالية جداًلهذا السبب للقياس الحالي ، يشارك إلكترود آخر يسمى الإلكترود المساعد أو الإلكترود المضاد. إنه يكمل دائرة الخلية.في الغالب الـ (CE) هو معدن خامل مثل البلاتين الخ.
الكهرباء التي يتم إجراء تعديلات فيها باستخدام تقنيات كهروكيميائية مختلفة تسمى الكهرباء العاملة. في التجربة الكهروكيميائية،يحدث رد الفعل المثير للاهتمام على سطح الكترود العاملالـ WE هو الالكترود الرئيسي حيث يتم التحكم في الإمكانات ويتم قياس التيار. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
