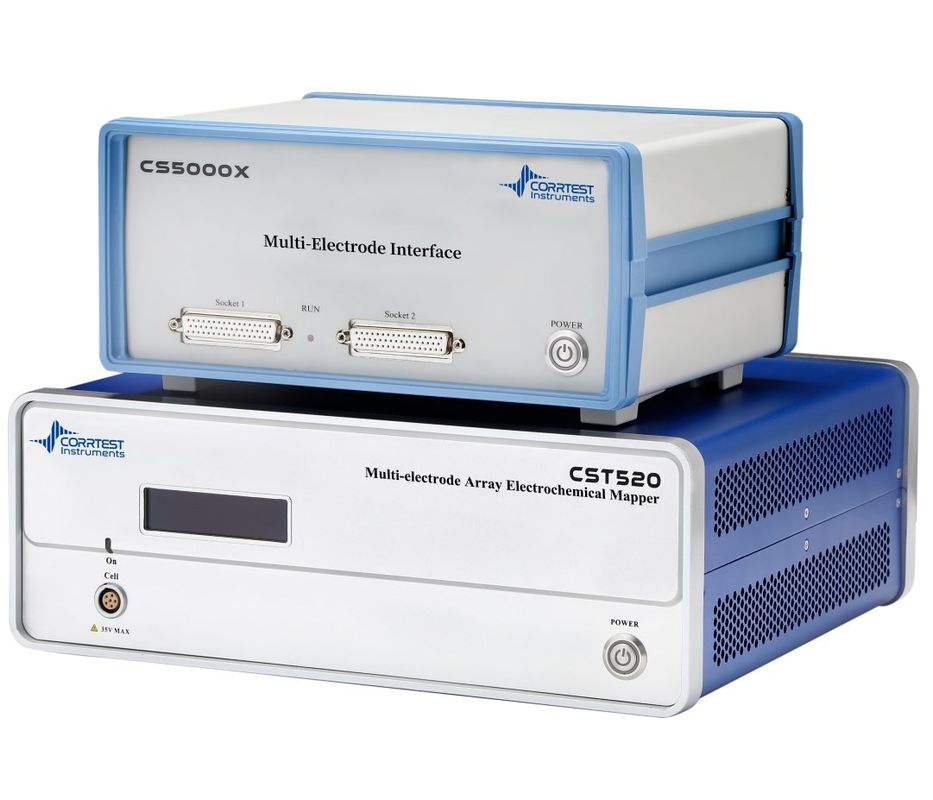

CST520 مجموعة الكهربائية الكيميائية متعددة الأقطاب الكهربائية للاستخدام في التآكل

CST520 عدة أقطاب الكهربائية الكيميائية

بناءً على محولات الـ AD عالية الدقة وتقنيات مقياس المقاومة الصفرية، CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under deposits، الطلاءات والزيوت المضادة للصدأ. علاوة على ذلك ، يمكن أن تعمل مع CS potentiostat لرسم خريطة لتوزيع المعوقات على جهاز استشعار متعدد الأقطاب الكهربائية.

من خلال المسح الدوري لتوزيع الإمكانات والتيار على سطح كهرباء المجموعة،CST520 متعددة الأقطاب الكهروكيميائية المخطط يمكن أن يصف توزيع التآكل المحلي أو عملية الانحلال الكهروكيميائي غير الموحدة من المعدن العاري أو المعدن تحت الطلاء.

جهاز CST520 Multi-electrode Array Electrochemical Mapper يمكن أن يقيس بدقة إمكانات الإلكترود وتيار الدائرة القصيرة لأي إلكترود واحد.وهي مناسبة بشكل خاص لدراسة التآكل العفوي للمعادن في حالة غير مضطربة.

التطبيق

هذا الجهاز مناسب لدراسة خصائص توزيع التآكل المحلي للسطوح المعدنية في المختبر،وكذلك دراسة آلية حدوث وتطور التآكل المحلييمكن استخدامه على نطاق واسع لدراسة سلوك التآكل غير الموحد للمعادن.

مبدأ العمل

CST520 نظام الكهروكيماوي متعدد الأقطاب يتكون من جزأين: واجهة متعددة الأقطاب ونظام اختبار الكهروكيماوي.انه لا يمكن فقط اختبار إمكانات الأقطاب الكهربائية والتيار الدائرة القصيرة من أي أقطاب الكهربائية واحدة، ولكن أيضا قياس EIS و منحنى الاستقطاب، وإثراء بشكل كبير أساليب تقييم مواد مقاومة التآكل.

الالكترودات المتعددةالرأسيتكون أساسا من دائرة الاتصال RS485 ، دائرة توسيع IO ، دائرة مصفوفة 10x10 رلاي ، دائرة MCU ، الخ. يدعم ما يصل إلى 100 قناة التبديل الكهربائي ،مع معدل التبديل يصل إلى 100 هرتز.

خريطة الكيمياء الكهربائيةلا يمكنه فقط إجراء اختبار للكهربائيات المجموعة، ولكن أيضا بمثابة محطة عمل مستقلة potentiostat / الكهروكيميائية مع جميع تقنيات لقياسات التآكل،مثل إمكانية الدائرة المفتوحة (OCP)، منحنى الاستقطاب (Tafel) ، الاستقطاب الخطي (LPR) ، EIS ، منحنى M-S ، والضوضاء الكهروكيميائية (ECN) الخ.

المسح الإحتياطي والتيار

يمكن لجهاز CST520 تحقيق مسح دوري للطاقة / التيار على السطح ، أو مسح الطاقة / التيار مقابل الوقت لأي كهرباء واحدة ، مع عرض توزيع الطاقة / التيار في الوقت الحقيقي.يمكن استيراد البيانات إلى أورجين لعرض الرسوم البيانية ثلاثية الأبعاد.

كما هو مبين في الصورة أعلاه، فإنه يظهر التوزيع المحتمل/التيار. يمكن أن نرى أن هناك ثلاث مناطق مع المزيد من الإمكانيات السلبية.يظهر التيار السلبي أيضا في نفس المناطق في مخطط توزيع التيارالتيار السلبي يعني التيار الكهربائي ، مما يشير إلى أن التآكل الأكثر شدة يحدث في هذه المناطق الثلاثة على سطح الكهرباء.

توزيع موديل العزل على الكترودات 10 ́10

مواصفاتCST520 عدة أقطاب الكهربائية الكيميائية

نطاق الإمكانات: ±10 فولت، ±5 فولت، ±2.5 فولت

دقة التحكم المحتمل: 0.1% من المقياس الكامل ± 1mV

نطاق التيار: 2nA ~ 2A ، 10 نطاقات

الحد الأقصى للطاقة الكهربائية: ± 2A

دقة التحكم بالتيار: 0.1% من المقياس الكامل

معدل تغيير القناة: 100 هرتز

واجهة التوسيع: RS485 115200bps

مصدر الطاقة: 220 فولت متردد

الإمدادات القياسية:

CST520 أداة الخريطة الكهروكيميائية متعددة الأقطاب * 1 مجموعة

CS5000X واجهة متعددة الأقطاب الكهربائية * 1 مجموعة

حزمة البرمجيات*1

كابل الكهرباء التوسعية* 3 ((WE/SE/AGND ((WE99))

كابل مدخل الكترود المرجعي*1

كابل مدخل الكهرباء العدادة * 1

كابل الاتصال DB9 * 1

Q235 فولاذ الكربون 10 * 10 جهاز الكترود * 1

كابل الكترود *2

كابل الطاقة *2

كابل USB*1

خلية وهمية *1

خدمة ما بعد البيع

الضمان: 3 سنوات

خدمة الترقية المجانية للبرمجيات

خدمة إصلاح التوريد مجاناً ضمن الضمان
