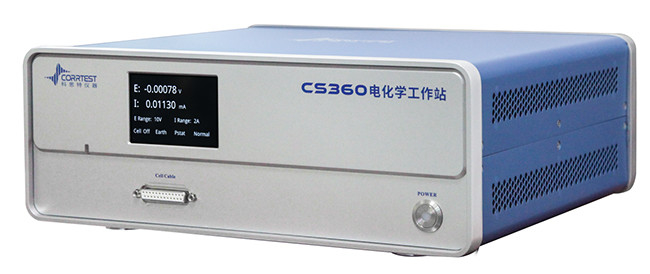

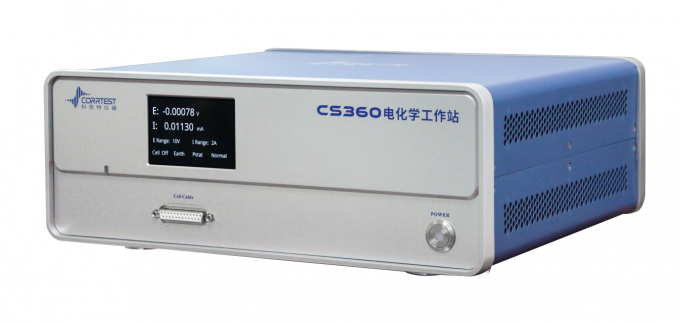

8MHz EIS عالية التردد إمكانية القياسات galvanosatt نموذج CS360

Sمستوى القناة الداخلية / مستوى الغالفانوساتمع EISالنموذجCS360 يتكون من مولد وظيفة عشوائية DDS ، و potentiostat / galvanostat و FRA. بمساعدة محولات AD Delta-sigma مزدوجة مدمجة 24 بت ،يحقق استقرارًا ممتازًا وقرارات طاقة عالية (1mV) وتيار ((1pA)مع تردد EIS يصل إلى 8MHz ، كان CS360 أداة مثالية لدراسة الكهربائيات الصلبة.

تطبيقات مؤشر القوة CS360

- مواد الطاقة (البطارية الصلبة، بطارية الليثيوم أيون، الخلية الشمسية، خلية الوقود، السوبر مكثفات، الخ)

- التحليل الكهربائي (HER ، OER ، ORR ، CO2RR ، NRR ، تقسيم المياه)

- آليات تفاعلية للتوليف الكهربائي، ووضع الكهرباء (التصفيف الكهربائي) ، وتأكسيد الأندوز، والتحليل الكهربائي

- التآكل المعدني؛ مثبط التآكل، الطلاء والحماية الكاثودية

مع فضائل كثافة الطاقة العالية، والشحن السريع والتفريغ، وطول العمر، وتستخدم بطاريات الحالة الصلبة على نطاق واسع في المركبات الكهربائية والأجهزة القابلة للارتداء وهلم جرا.تأخير الشعلة وتثبيط نمو الدندريت، والكهربائيات في الحالة الصلبة تعزز سلامة البطاريات. ElS هي تقنية مهمة لدراسة أداء البطاريات في الحالة الصلبة. يمكن أن توفر معلومات حول نقل الشحنة،التفاعلات الكهروكيميائية، وما إلى ذلك عن طريق قياس EIS في مختلف مناطق الترددات، مما يوفر أساسًا نظريًا مهمًا ودعمًا تقنيًا لتطوير بطاريات عالية الأداء بالكامل الصلبة.

يمكن أن يصل تردد EIS إلى 8MHz لـ CS360 potentiostat / galvanostat / محطة عمل الكهروكيميائية ، والتي يمكن أن تلبي حاجة اختبار EIS عالي التردد على الكهرووليتات الصلبة.دراسة الكهربائيات الصلبة تركيز خاص على سلوك المعوق في منطقة التردد العالييساعدنا على تحديد قدرة التوصيل الإلكتروني والأيوني، والعثور على مشاكل الهيكل الدقيق للمادة (مثل تأثيرات الحدود الحبيبية) ، وبالتالي توفير إرشادات على تحسين المواد،وتحسين أداء البطارية.

حامل بطارية الحالة الصلبة

شكل موجة اختبار EIS

المواصفات - CS360 potentiostat

دعم تكوين 2-، 3- أو 4-الكترود

الحد الأقصى للطاقة المطبقة: ± 10 فولت

الحد الأقصى لتيار الخروج: ± 2A

دقة التحكم المحتمل: 0.1% × كامل النطاق ± 1mV

دقة التحكم بالتيار: 0.1% × كامل النطاق

دقة إمكانية: 1μV

حساسية التيار:1pA

وقت الارتفاع المحتمل: ≤1μs

عائق مدخل كهرباء المرجعية:10¹³-حسناً

التيار الأساسي للدخول: ≤10pA

نطاق الإمكانيات: ±200mV، ±2.5V، ±5V، ±10V، 4 نطاقات

نطاق التيار: ±200pA ~ ±2 A ، 11 نطاقًا

الجهد المتوافق: ± 30 فولت

معدل مسح CV و LSV: 0.001mV/s~10kV/s

عرض نبضات CA و CC: 0.0001 ~ 65,000s

زيادة التيار خلال الفحص: 1mA@1A/ms

زيادة إمكانية أثناء الفحص: 0.02mV @ 1V / ms

تردد SWV: 0.001 ~ 100kHz

عرض النبضات DPV و NPV: 0.001 ~ 100s

جمع البيانات AD: 16bit@1MHz، 20bit @1kHz

دقة DA: 20 بت

الحد الأدنى لزيادة الإمكانات في CV: 0.02mV

مرشحات مرور منخفضة: تغطي 7 عقود

نطاق الطاقة المحتملة والتيار: مفتاح يدوي / آلي

الوضع الأرضي: العائمة، الأرضية، يدعم ZRA

الاتصالات: USB2.0، RJ45 Ethernet

نظام التشغيل: ويندوز 10/11

مصدر الطاقة: 90~240V AC 50/60Hz

الوزن / الأبعاد: 6.5kg، 36 x 30 x 16 سم

EIS (مصطلح الطيف الكهروكيماوي)

مولد الإشارة

نطاق التردد:10μHz~8MHz

نطاق التيار المتردد: 1mV ~ 2500mV

تعصب التيار المباشر: -10 ~ + 10 فولت

عائق خروج DDS: 50Ω

دقة التردد: 0.1%

دقة الإشارة: 0.1mV RMS

شكل الموجة: موجة الصينوس، موجة مثلثية وموجة مربعة

تشويه الموجة: < 1%

وضع الفحص: اللوغاريتمي/خطي، الزيادة/النقص

تحليل الإشارة

وقت التكامل: الحد الأدنى:10ms أو أطول وقت في الدورة

الحد الأقصى10⁶دورات أو 10⁵s

تأخير القياس: 0~10⁵s

تعويض تعويض التيار المباشر

نطاق التعويض التلقائي المحتمل: -10V ~ + 10V

نطاق تعويض التيار: -2A ~ + 2A

عرض النطاق الترددي: نطاق التردد 8 عقود ، ضبط تلقائي ويدوي

التقنيات

الاستقطاب المستقر:

إمكانية الدوائر المفتوحة (OCP)

إمكانية الوضع (منحنى I-T)

غالفانوستاتيك

الديناميكية المحتملة (مخطط تابيل)

غالفانوديناميكية (DGP)

الاستقطاب العابر:

العديد من الخطوات المحتملة

خطوات التيار المتعدد

خطوة السلالم المحتملة (VSTEP)

الدرج الكالفاني (ISTEP)

أسلوب كرونو:

تقييم الطاقة الزمنية (CP)

معدل الحرارة (CA)

الكرونوكولومتر (CC)

تقييم الفولت:

تقييم الفولتاميتري الخطي (LSV)

تقييم الفولتيمترية الدورية (CV)

تقييم التيار الكهربائي للسلالم (SCV)

تقييم التيار الكهربائي للموجات المربعة (SWV)

تقييم فولتاميترية النبضات التفاضلية (DPV)

تقييم فولتيمتر النبض العادي (NPV)

تقييم فولتاميتريا النبض الطبيعي التفاضلي (DNPV)

تقييم التيار الكهربائي المتردد (ACV)

تقييم التيار الكهربائي المتردد الهارموني الثاني (SHACV)

تحويل فورييه AC Voltammetry (FTACV)

الطيف الكهروكيماوي للمقاومة:

EIS المحتملة (Nyquist ، Bode)

الـ EIS الـ Galvanostatic

إشارات إلكترونية إحتياطية (تردد اختياري)

EIS Galvanostatic ((تردد اختياري)

(موت-شوتكي)

EIS الإحتياطي مقابل الوقت (تردد واحد)

EIS الغلفانوساتيكية مقابل الوقت (تردد واحد)

قياسات التآكل:

منحنى الاستقطاب الدوري (CPP)

منحنى الاستقطاب الخطي (LPR)

إعادة التنشيط الكهروكيماوي الاحتمالي (EPR)

الضوضاء الكهروكيميائية (E)ج(ن)

مقياس المقاومة الصفرية (ZRA)

اختبار البطاريةإنج:

شحن وتفريغ البطارية

شحن وتفريغ غالفانوستاتيكي (GCD)

شحن وتفريغ إحتياطي (PCD)

تقنية التصفية المتقطعة الاحتياطية (PITT)

تقنية التصفية المتقطعة الكهربائية (GITT)

آمبرومتر:

مقياس النبضات التفاضلية (DPA)

تقييم النبضات المختلفة المزدوجة (DDPA)

قياس قوة النبض الثلاثي (TPA)

الكشف المتكامل عن النبضات (IPAD)

تقييم التيار الكهربائي:

إزالة الإحتمالات

إزالة الخطية، إزالة الدرج

إزالة الموجة المربعة

التفاضلية النبض فولتاميتريا إزالة

إزالة فولتاميترية النبض العادية

التمييز الطبيعي للنبضات التفاضلية

التوسعات:

التخلص الكهروكيميائي/ الترسب

التحليل الكهربائي بالجملة باستخدام قياس الكولومتر (BE)

Rs القياس
